Gantt图表和时间量表的逻辑图（TSLD）显示时间表网络逻辑，但TSLD图表可通过可交付方式提供更明显的活动分组。让我们进一步探索。
Primavera P6 Visualizer是一个计划图形和比较工具，它是P6中单独的模块。可视化器比较功能有助于确定时间表的版本之间的差异。可视化器还具有两个图形功能：
- 甘特图和活动表
- 时间标准的逻辑图
甘特图显示了与时间显示的活动（任务或努力）。甘特图显示了在水平轴上垂直轴和时间间隔的可交付成果和相关活动的开始和终点。每个相应的可交付或活动都出现在自己的线上。
现代甘特图还显示了活动之间的依赖关系。TSLD图表以类似的方式垂直显示可交付成果和任务和时间间隔。
使TSLD图表与众不同的原因是，除了可交付成果的开始和结束日期外，还有一个可交付的横幅，可以延长时间表的持续时间。这为可交付成果提供了更确定的分离，这有助于将活动划分为各自的可交付成果。
TSLD中的任务出现在其各个行上，除了串联活动外，一行显示。因此，TSLD图表上的可交付成果是横幅，将各自生产所需的努力分组在一起。
本文演示了如何在Primavera P6可视化器中绘制时间尺度的逻辑图。

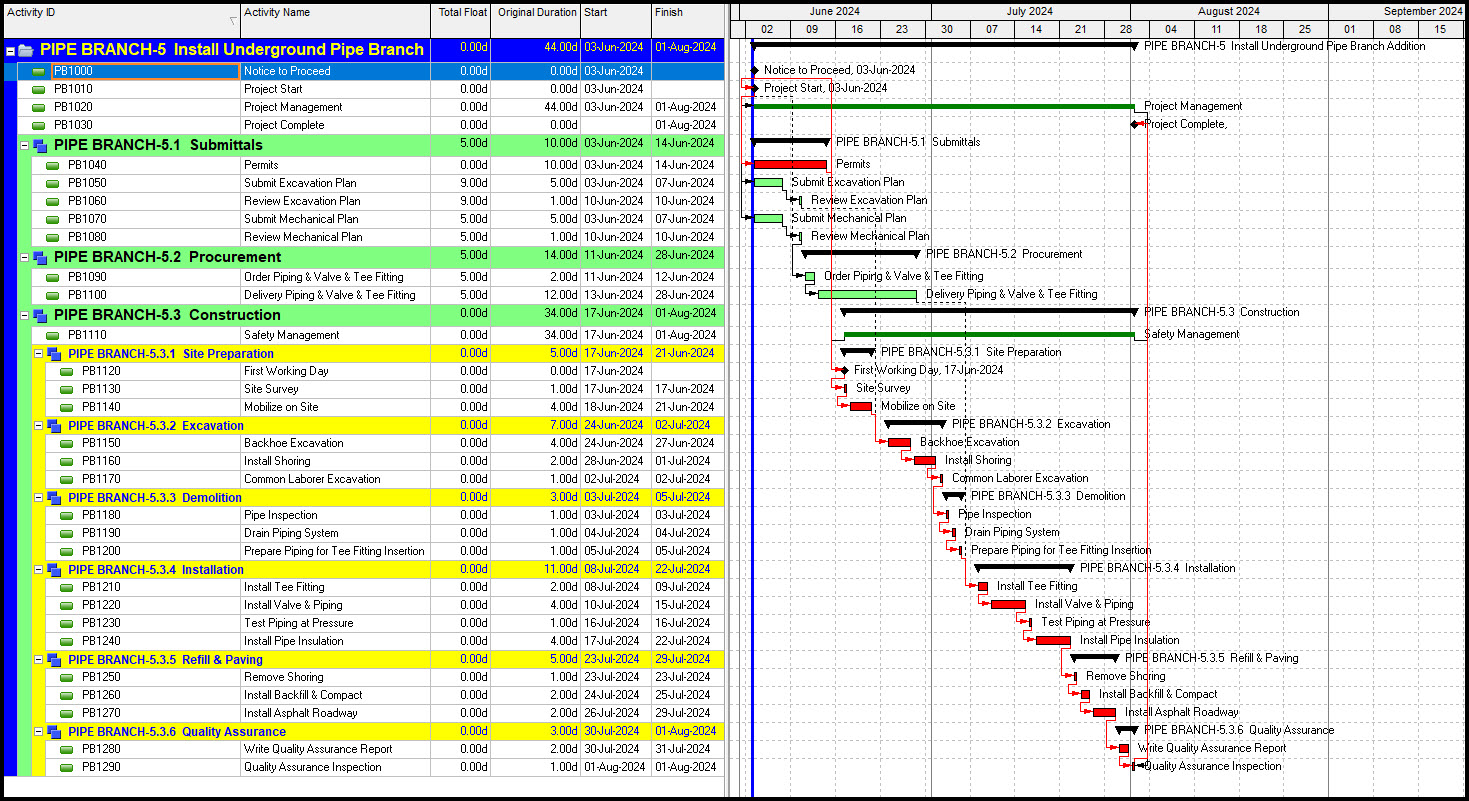

下面在图1中，我们进行了演示Primavera P6项目时间表称为管道分支。
图1

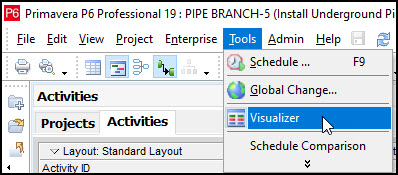

要激活可视化器模块，请选择工具|可视化器，图2。
图2

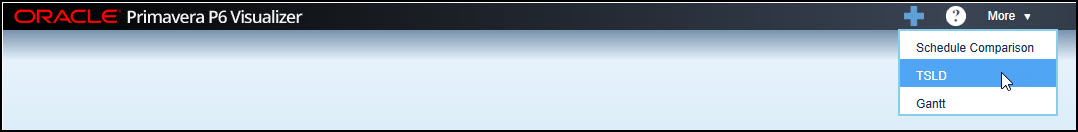

在Visualizer中，选择 +按钮，然后从下拉菜单中选择TSLD，图3。
图3

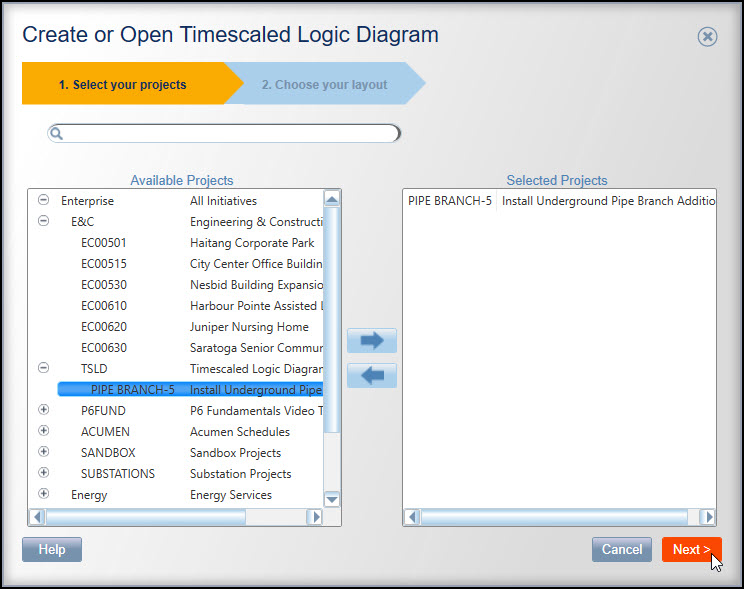

在最终的对话框中，向下钻取项目以找到该项目，Pipe Branch-5，将其添加到选定的项目中，然后单击下一步，图4。
图4

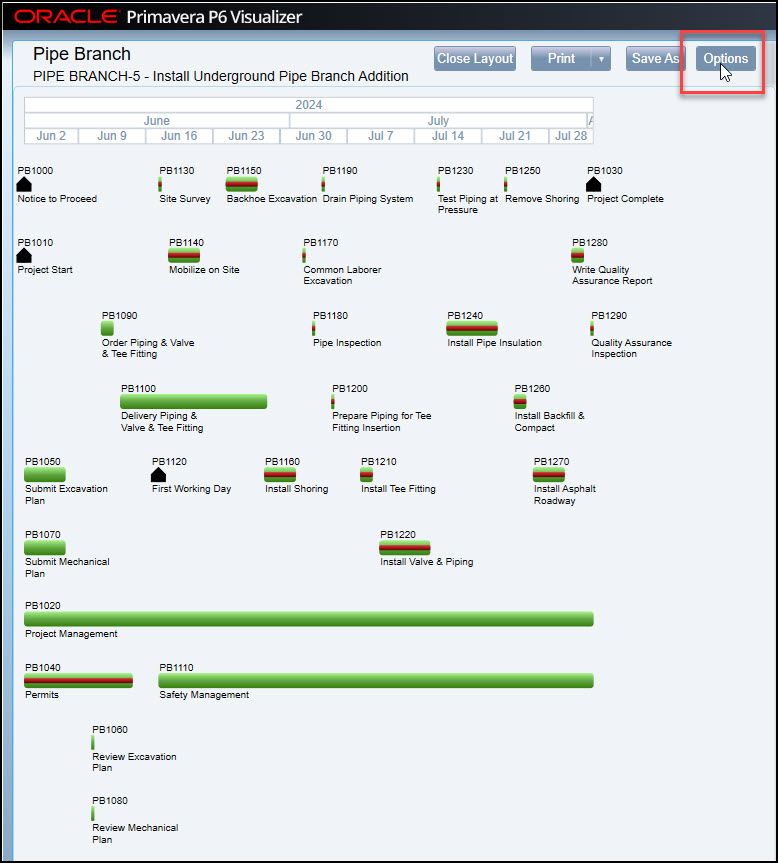

我们想创建一个新的时量逻辑图。切换创建新的，输入名称，管道分支，然后单击绘制。所得的TSLD图在图5中显示。
图5

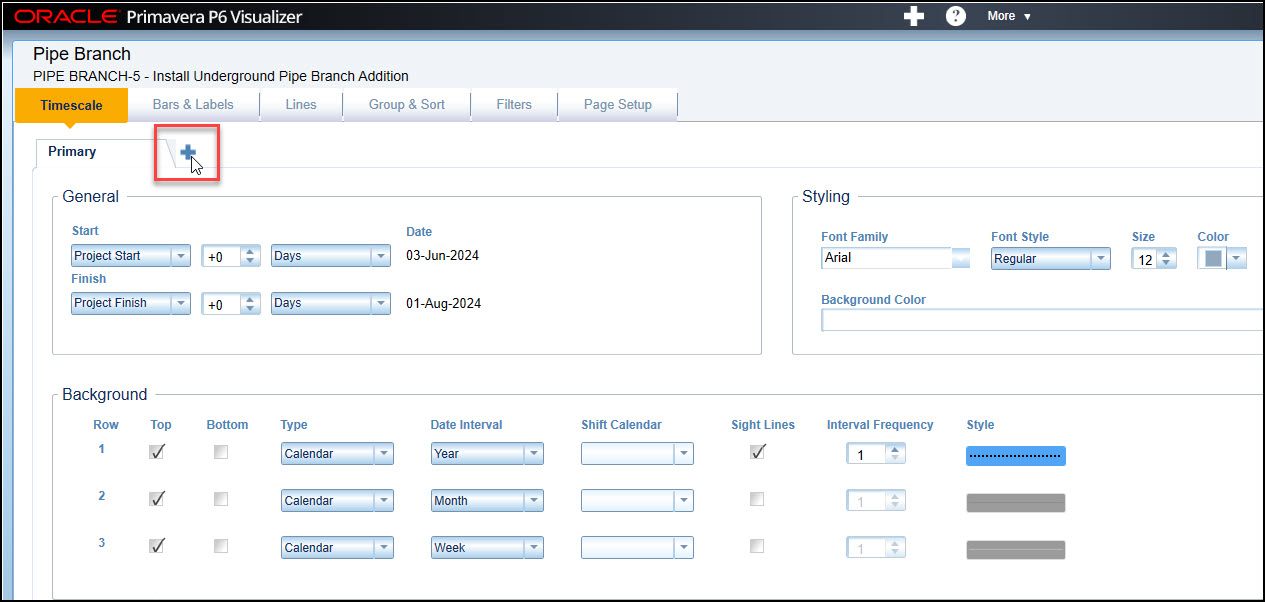

好的，TSLD情节需要一些工作。为了对绘图单击选项进行必要的调整，图5。这提出了具有多个选项卡的TSLD选项，图6。
图6
我们想放大图表。要执行此操作，请单击“主旁边的 +标志”。
图7

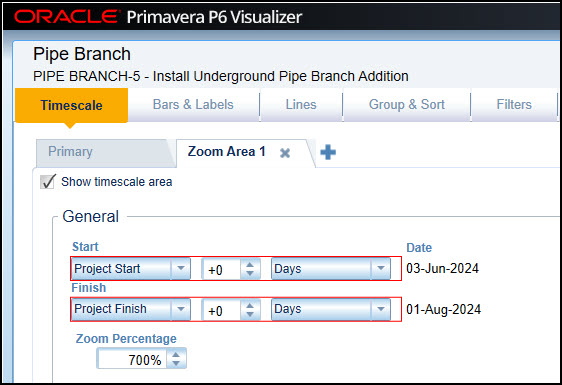

项目启动和项目表面显示红色大纲，表明日期未正确设置，图8。
图8

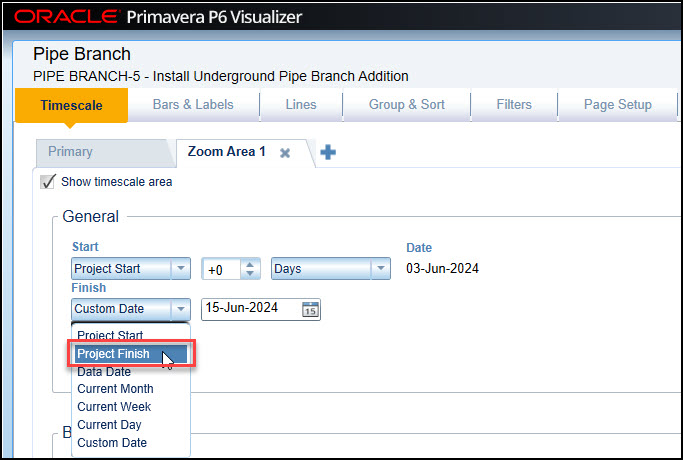

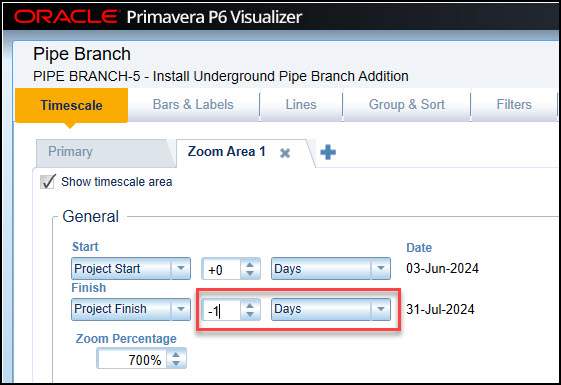

为了纠正此问题，将项目完成为减去一天，图9。
图9

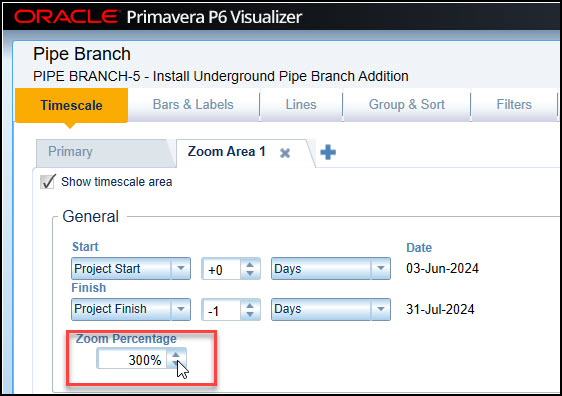

将缩放百分比设置为300％，图10。
图10

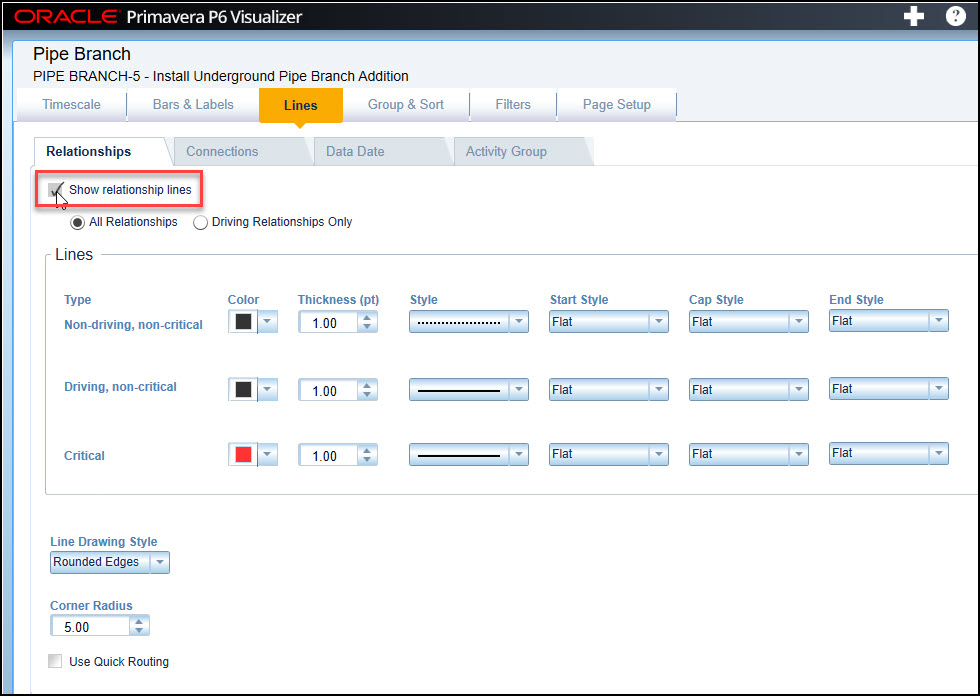

您可能必须进行试验才能获得最合适的变焦设置。接下来选择“线”选项卡，图11。
图11

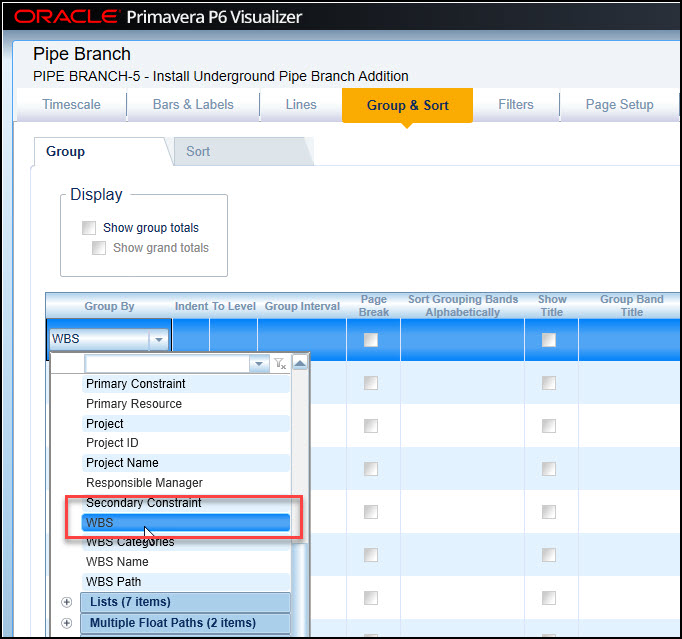

在显示关系线上切换，图11。继续并选择组和排序选项卡，图12。
图12

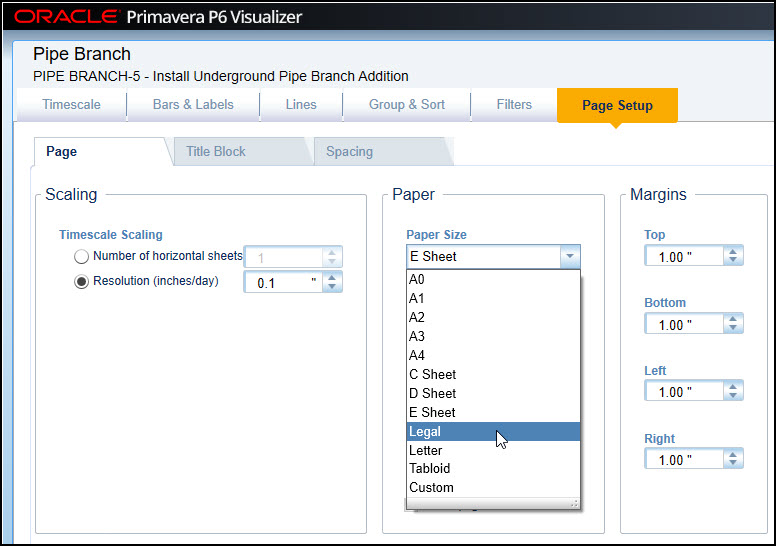

选择组|一般|WBS，图12.选择页面设置，然后选择法定纸张尺寸，图13。
图13

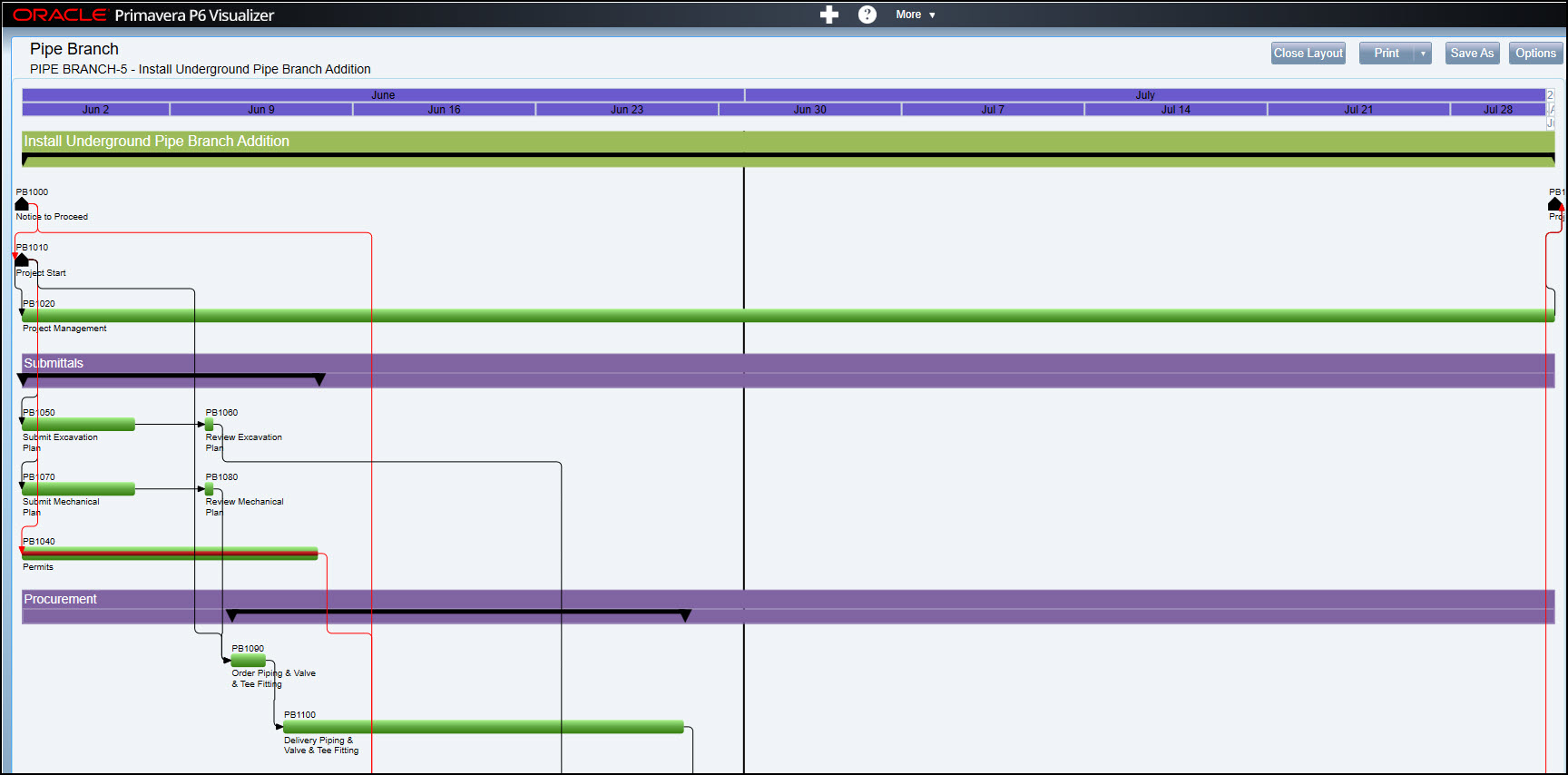

最后，选择保存和绘制。P6管道分支TSLD图显示在图14中。
图14

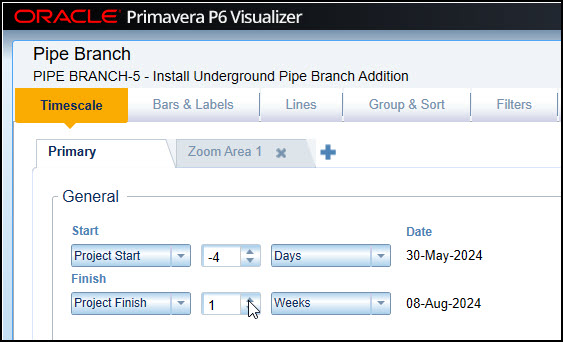

好的，我们想调整图表的开始和结束，因此我们清楚地看到了所有标签。选择选项|时间尺度和设定项目开始减去4天，并将项目完成至1周，图15，然后单击“保存和绘制”。
图15

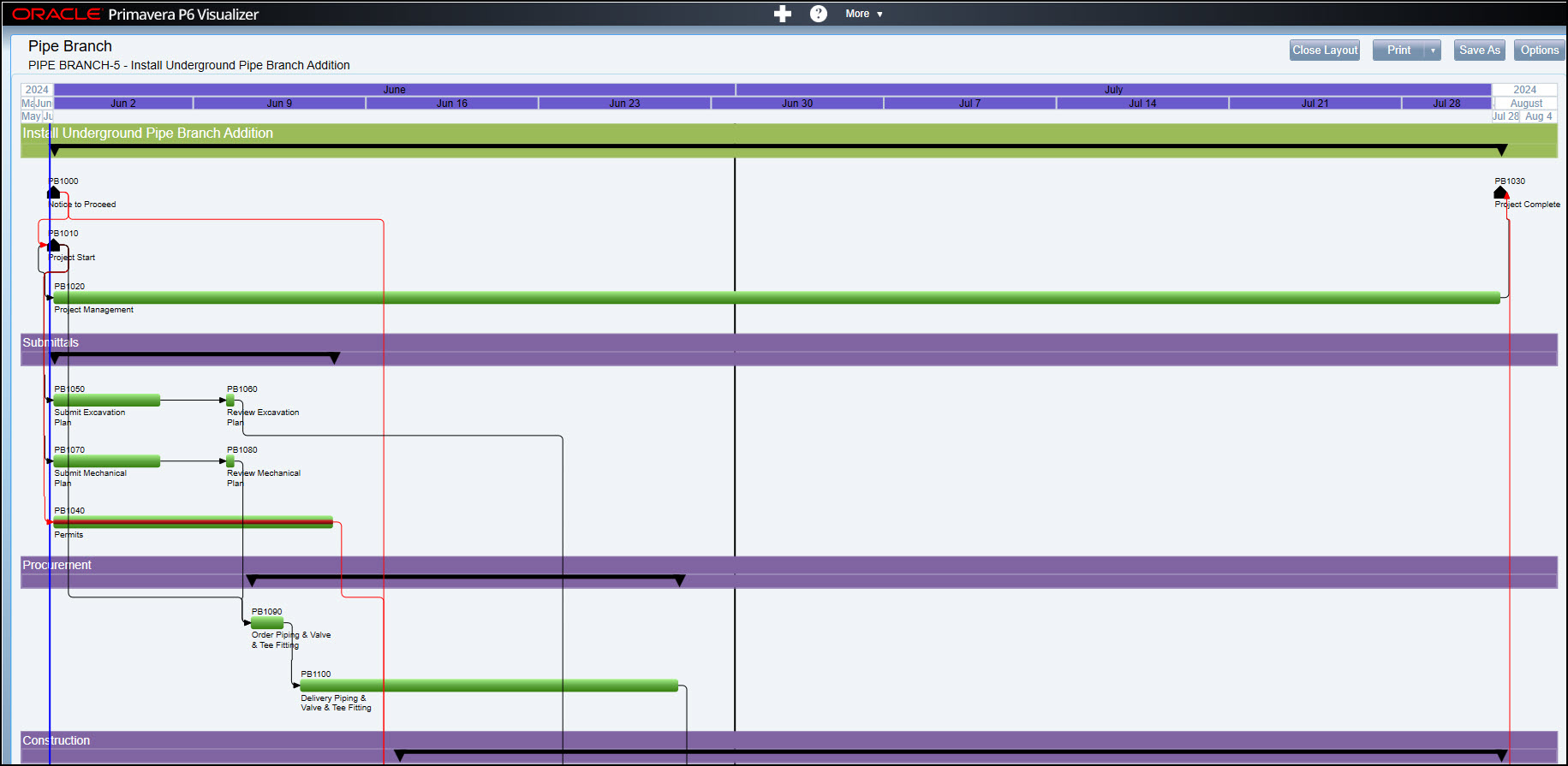

最终的管道分支TSLD图显示在图16中。
图16
观察提交发掘和审查发掘计划是串联的，并且出现在同一行。提交机械计划和审查机械计划也是如此；它们是串联的，出现在同一行。
概括
Primavera P6 Visualizer提供了两种绘制时间表的方式：
- 传统甘特图
- TSLD图
时间标准的逻辑图的优点在于，它在项目的生活中具有可交付的横幅。另一个独特的功能是，串联的活动放在同一行上。就像甘特图（Gantt Chart）一样，它具有关系线以显示依赖性，红线和红色条以指示关键路径。
它不能替换甘特图，而是对其进行补充。同样，其可交付的横幅器可以清楚地分组项目工作。
