Deltek Acumen SmartGantt功能显示增强的甘特图着色，以更好地表示进度情况。
甘特图是调度软件的核心和灵魂。必威手机登陆界面在甘特图上显示的越多，您获得的洞察力就越多。Deltek Acumen的SmartGantt功能具有甘特图着色功能，可以更清晰地显示真实的进度情况。使用Acumen颜色编码覆盖Acumen Fuse度量分析、持续时间不确定性设置、成本不确定性设置和活动临界性分析的结果。
本文探讨了Deltek Acumen SmartGantt功能在甘特图上显示结果的效用。
Acumen导火线-进度质量度量结果

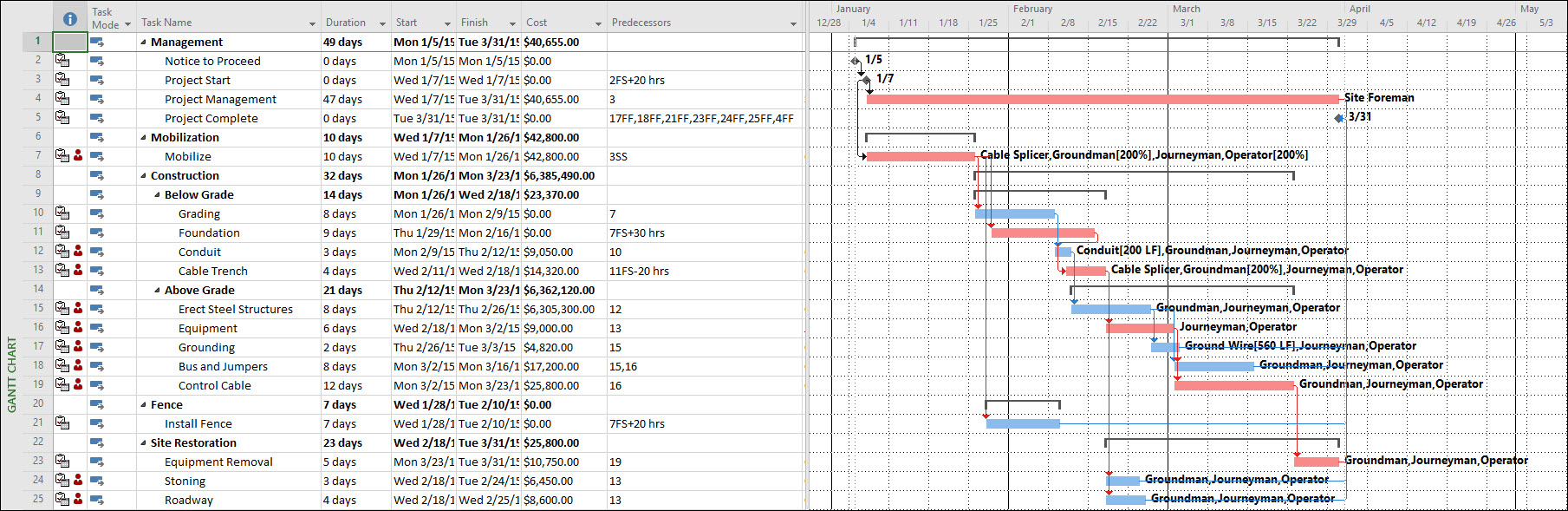

让我们看一下在甘特图上查看度量结果。在图1中，我们有一个Microsoft Project进度表。
图1

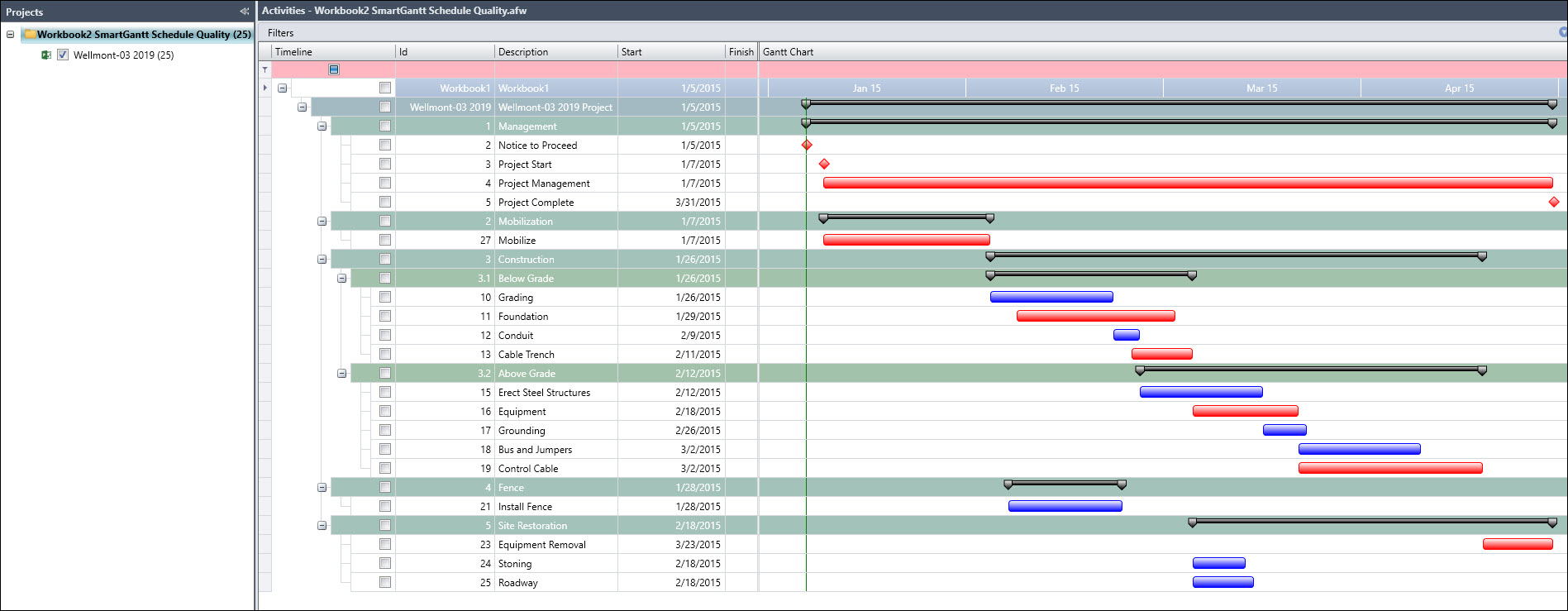

本工程为变电站建设工程。图2是我们导入并显示在Acumen S1 // Projects中的项目。
图2

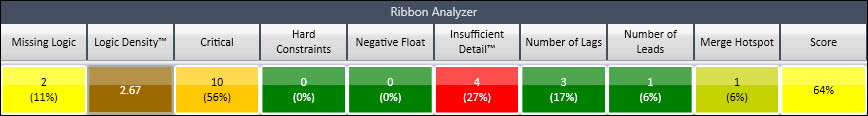

我们在计划上执行Schedule Quality Fuse诊断分析，这是默认的，并显示功能区度量结果，如图3所示。
图3

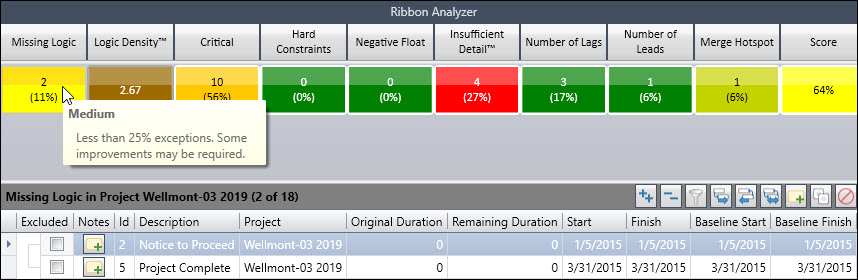

这个时间表有几个问题，包括缺少逻辑、细节不足、滞后、领先和合并热点。这些结果是在整个项目的生命周期中每个度量标准的进度执行情况。如果我们想要查看在计划期间为每个指标捕获的活动，我们左键单击指标标题标签下面的彩色编码框，如图4所示。
图4

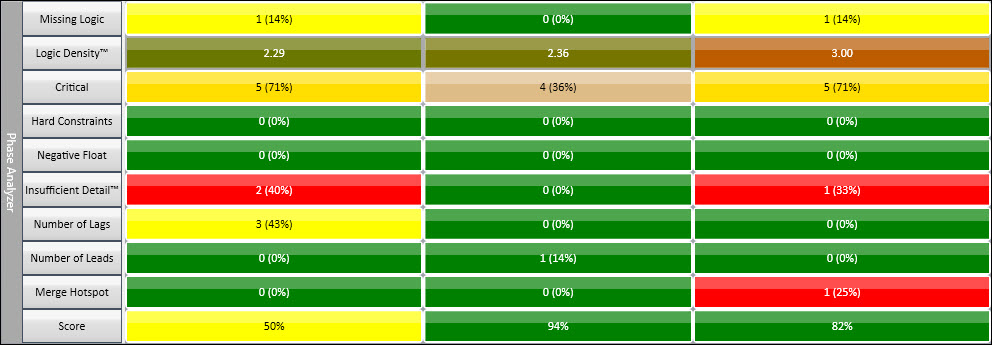

这提供了由各自指标捕获的所有活动的列表。我们还可以查看计划如何执行每个度量和时间间隔(包括月、周和天)。这些是相位分析仪的结果，并在图5中显示每月的时间间隔。
图5

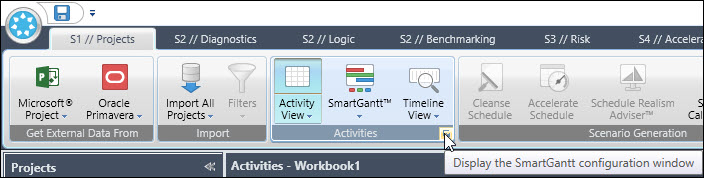

相位分析器的结果提供了对计划的每个间隔或阶段的计划质量的洞察。现在我们想要直接在甘特图上查看进度质量度量性能，为此我们转向Deltek Acumen的SmartGantt功能。要显示SmartGantt配置窗口，在S1 // Projects中，我们选择Activities功能区组的右下角，如图6所示。
图6

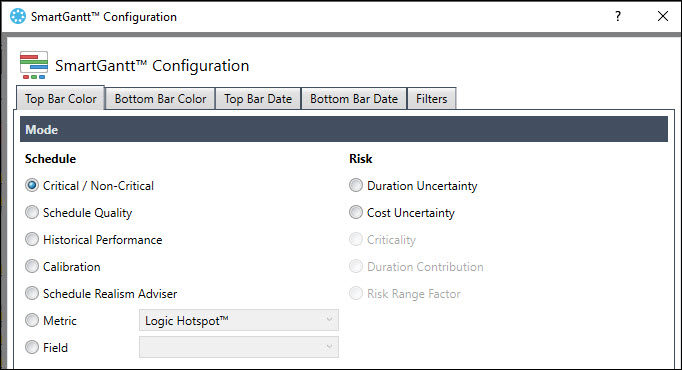

图7显示了SmartGantt配置窗口。
图7

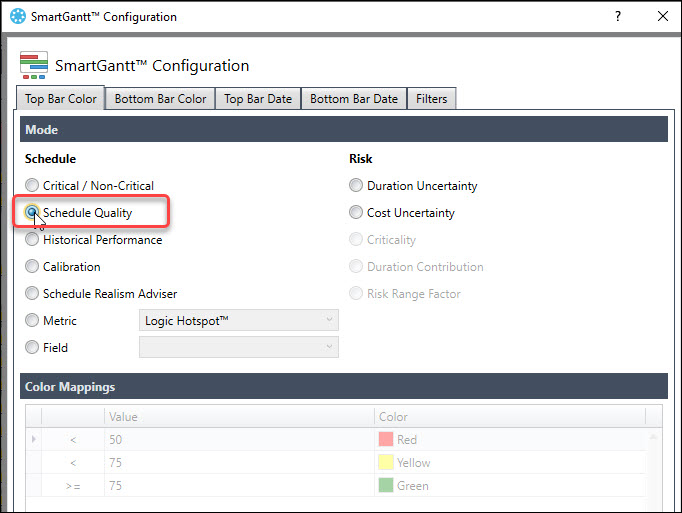

当前甘特图的顶部条形颜色(或顶部条形颜色)是设置显示关键/非关键活动的。我们切换到显示默认的Schedule Quality度量组，如图8所示。
图8

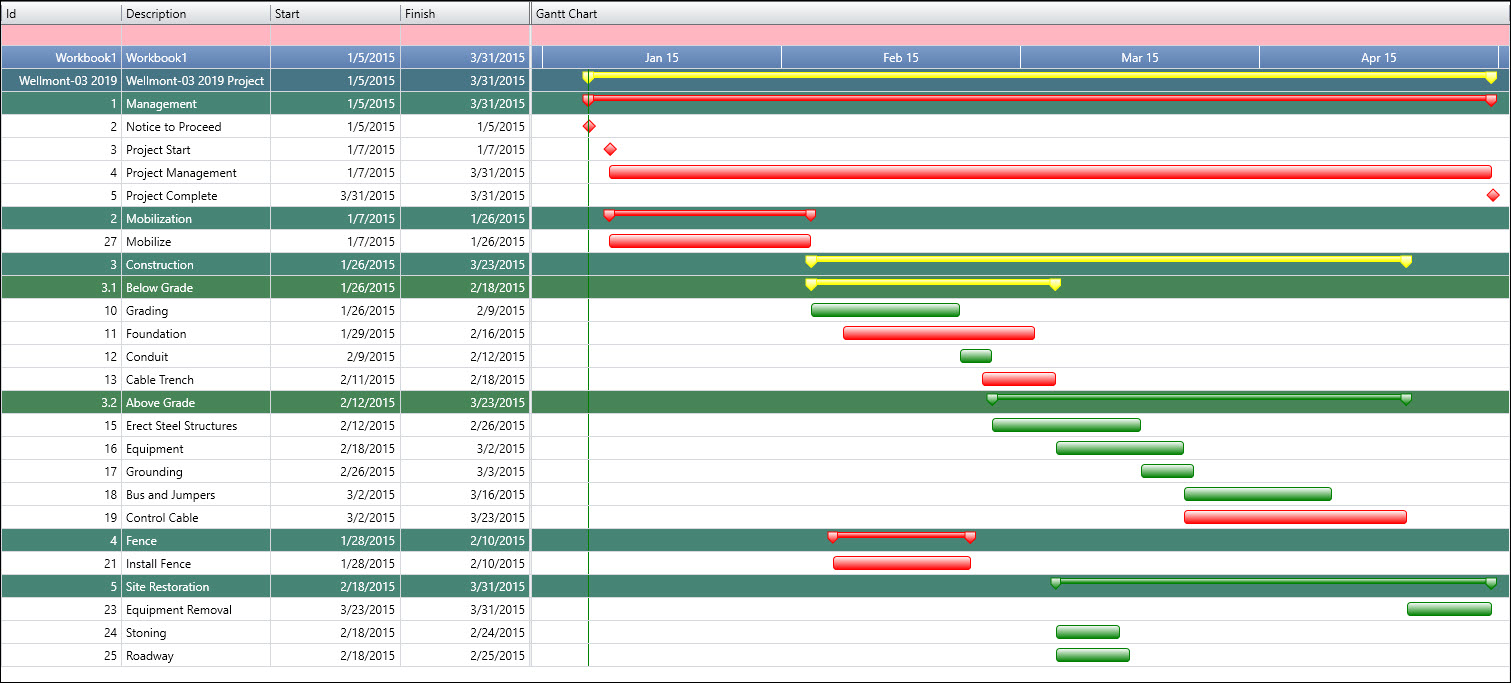

根据Schedule Quality分析度量组，SmartGantt特性根据每个单独活动的得分对甘特图进行颜色编码，如图9所示。
图9
此以颜色编码的甘特图显示只有甘特图才能提供的活动度量性能透视图。我们发现标记为缺少逻辑的两个活动(通知进行和项目完成)是计划中的第一个和最后一个活动，并且是可以接受的。这个例子展示了SmartGantt的甘特图视图如何与带状分析器结合起来，以提供对进度的实际质量情况的更多了解。
继续，我们可以看到标记为细节不足的活动的持续时间如何与甘特图上的其他活动相匹配。我们观察到项目管理跨越了项目的整个持续时间，这应该被调查。我们还可以发现工作分解结构(WBS)元素或具有颜色编码的可交付成果，这些颜色编码表明需要审查相关的底层活动。
可交付的工程用黄色编码，相关活动可能需要进一步检查。SmartGantt甘特图视图并不能取代色带和相位分析器，但是它可以突出有缺陷的活动，并可能提供手头问题的一些指示。
因此，SmartGantt进度质量彩色编码甘特图与S2 // Diagnostics色带和相位分析仪相辅相成，可以更深入地了解进度质量。在日程安排软件(如Microsoft Project或Primavera P6)中查看甘特图也有助于进一步了解活动及其对应关系。必威手机登陆界面
风险-期限的不确定性

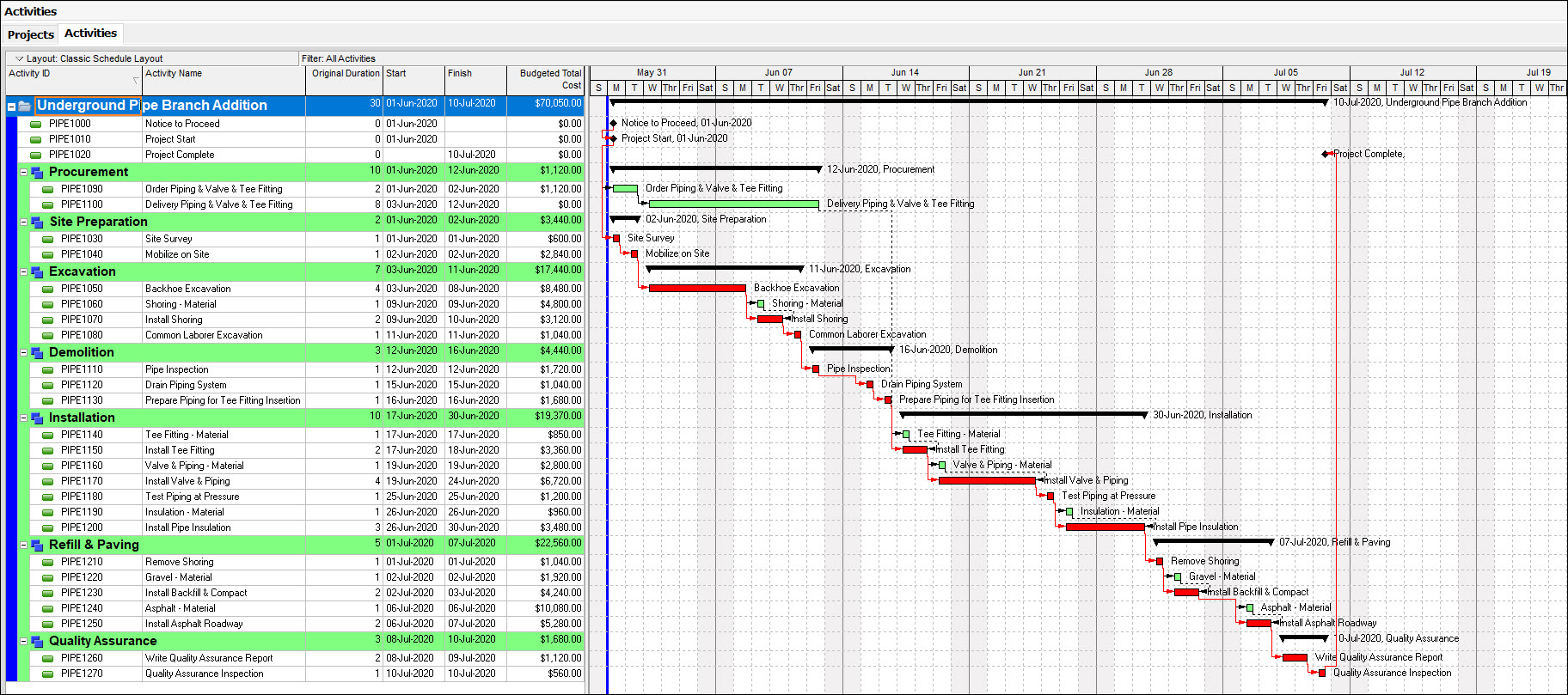

其次，我们想在甘特图上查看持续时间的不确定性。在图10中，我们有一个Primavera P6调度。
图10

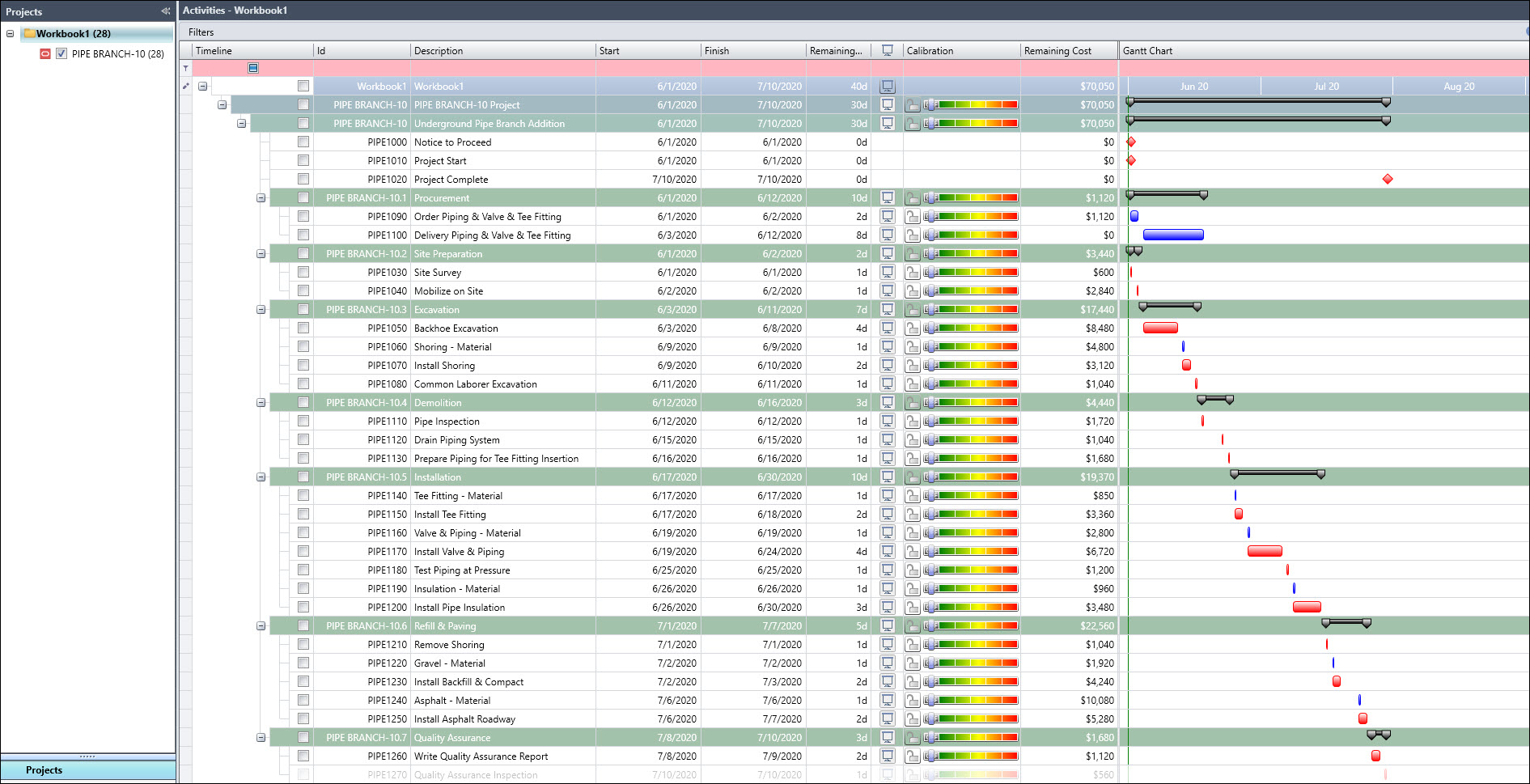

本工程为地下管道分支扩建工程。在图11中，我们的Pipe Branch项目被导入并显示在Acumen S1 // Projects中。
图11

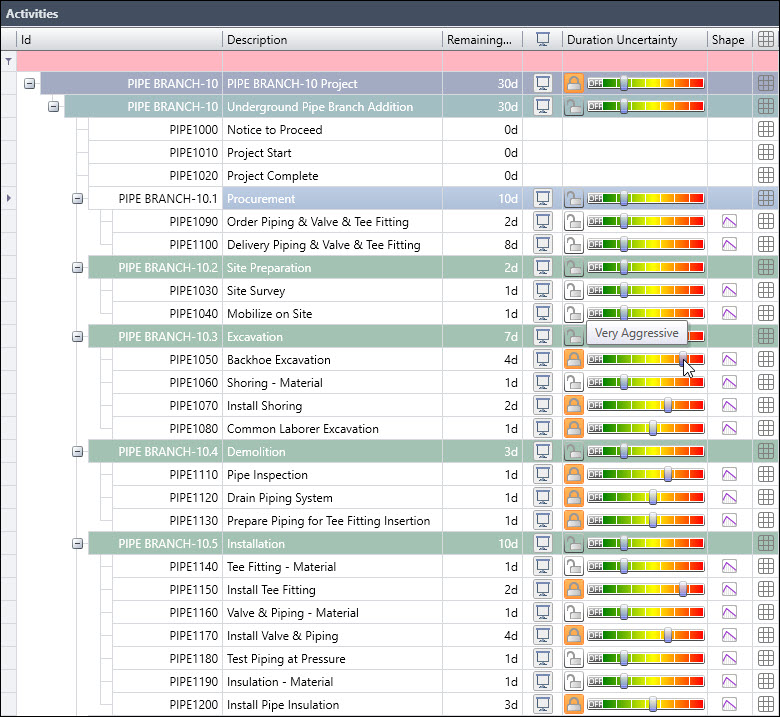

然后，我们在S3 // Risk中设置每个活动的持续时间不确定性，如图12所示。
图12

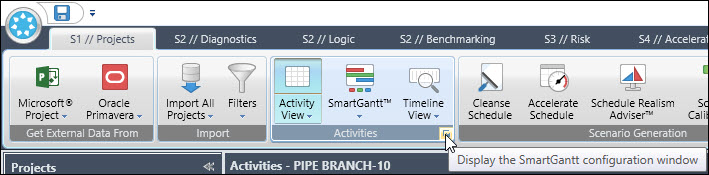

同样，为了显示SmartGantt配置窗口，在S1 // Projects中，我们选择Activities功能区组的右下角，如图13所示。
图13

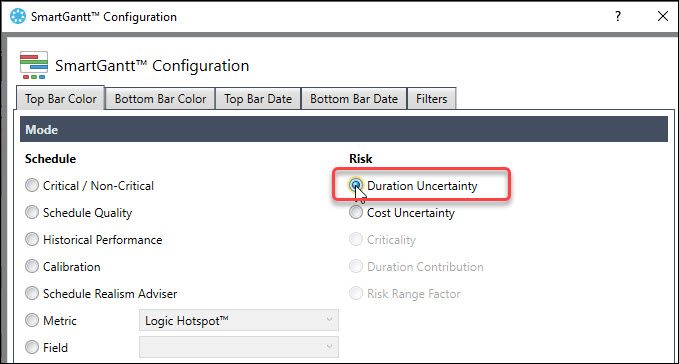

在SmartGantt Configuration对话框中，我们将模式切换为Risk Duration Uncertainty，如图14所示。
图14

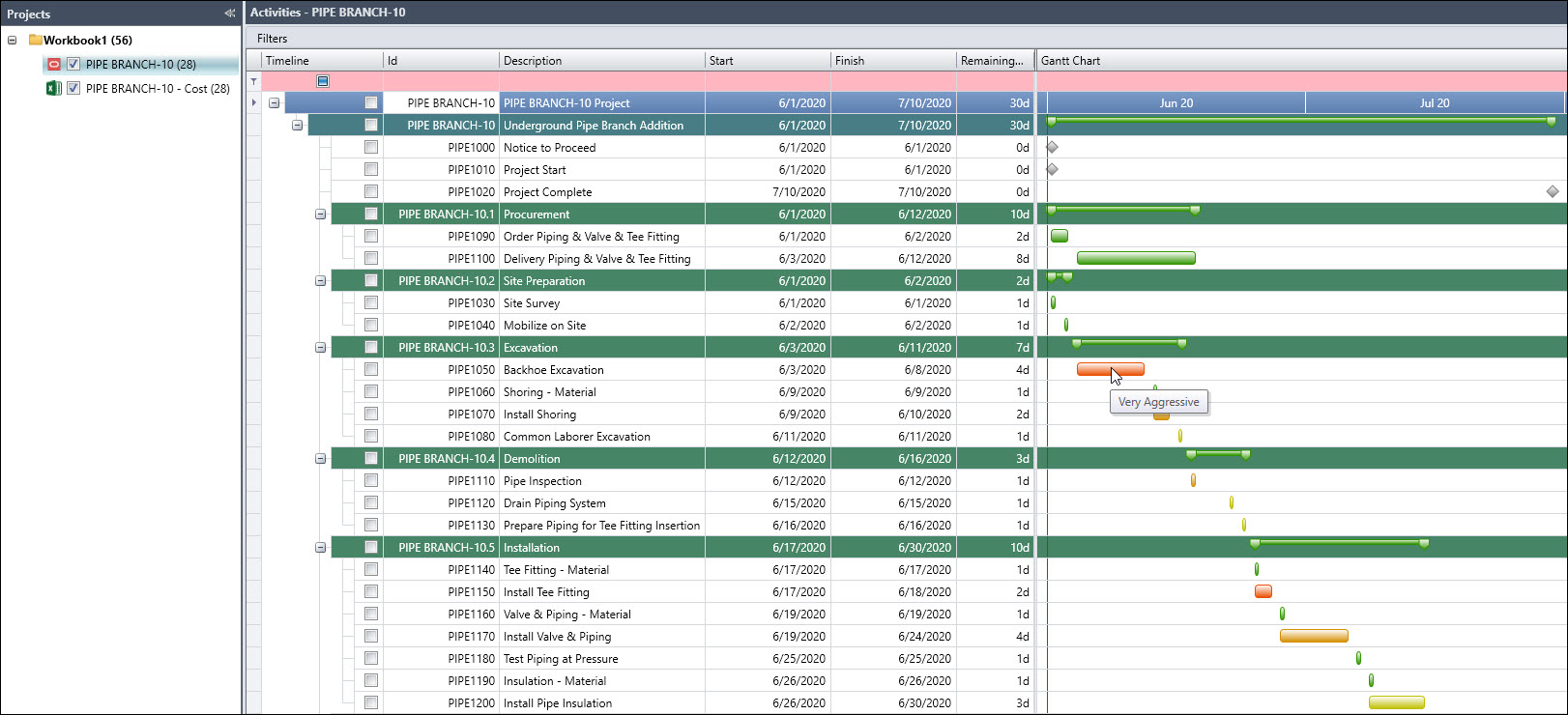

然后Acumen根据进度表中每个活动的风险持续时间不确定性设置，对S1 // Projects中的甘特图进行颜色编码，如图15所示。
图15
当您将鼠标移到甘特图(例如Backhoe digging)上的某个活动上时，它会显示相应任务的持续时间不确定性设置的文本字段，如图15所示。SmartGantt持续不确定性颜色编码提供了持续不确定性分配的视角。您需要特别注意，持续时间较长的活动的持续时间的不确定性。
风险-成本不确定性

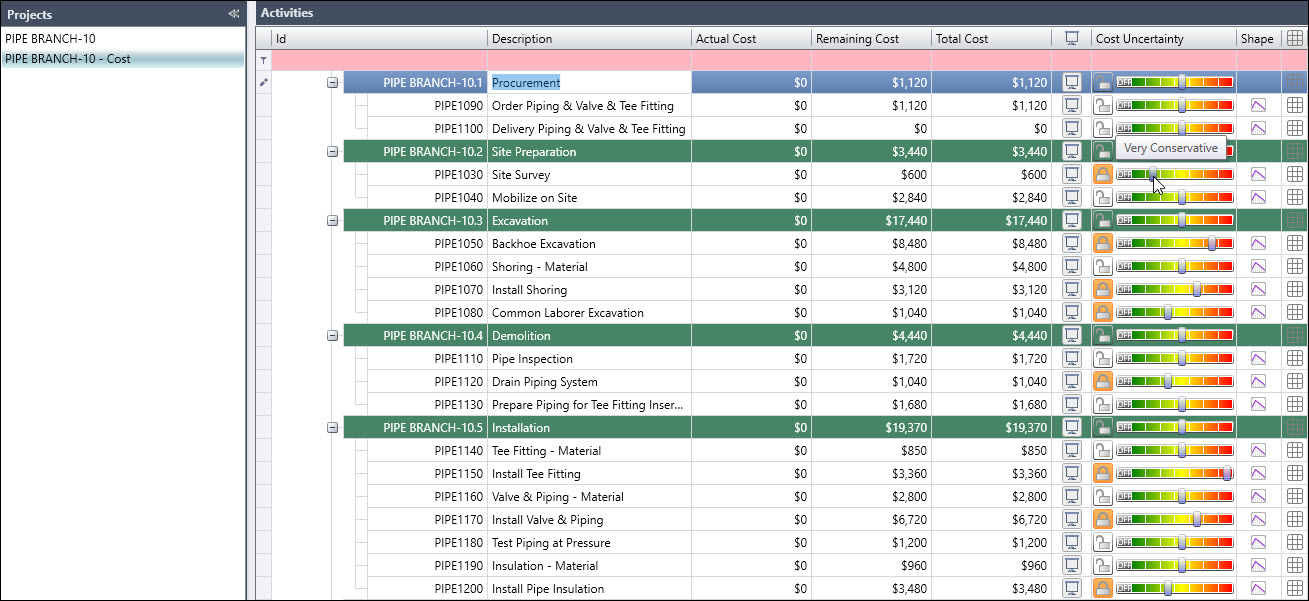

我们可以对成本不确定性的甘特图进行同样的颜色编码。在图16中，我们设置了每个任务的成本不确定性。
图16

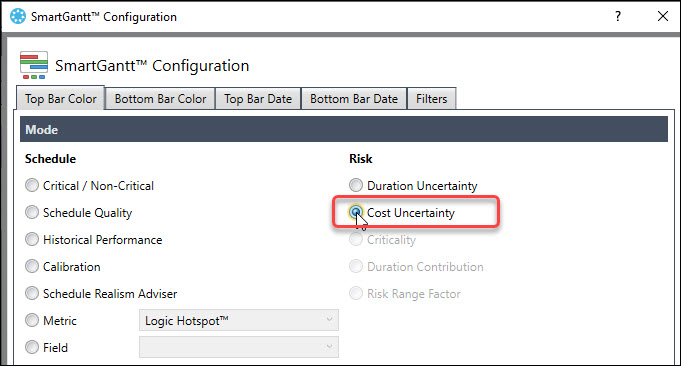

和前面一样，为了显示SmartGantt配置窗口，在S1 // Projects中，我们选择Activities功能区组的右下角。然后，在SmarttGantt Configuration对话框中，我们切换成本不确定性，图17。
图17

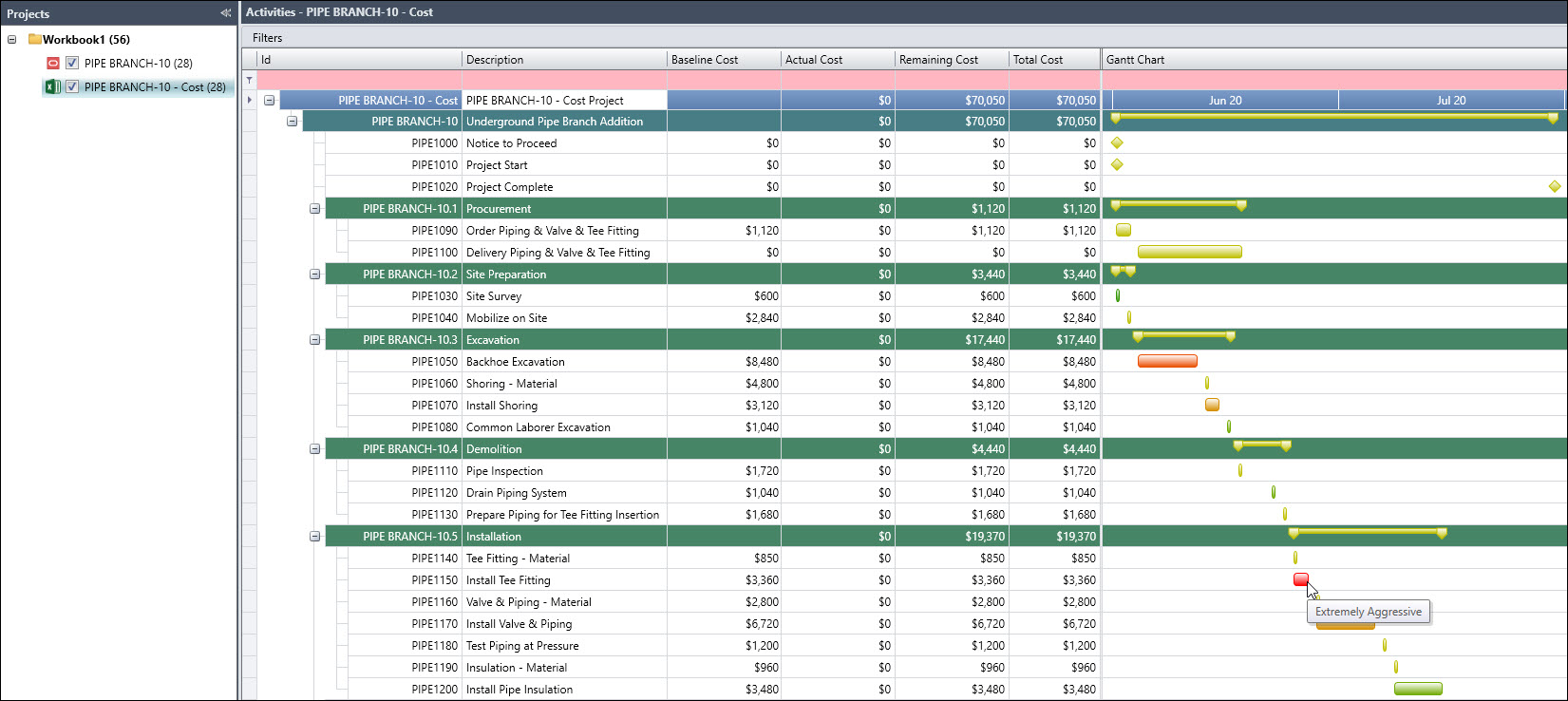

然后Acumen根据时间表中每个活动的风险成本不确定性设置，对S1 // Projects中的甘特图进行颜色编码，如图18所示。
图18
注意' Install Tee Fitting '的成本不确定性设置，如图18所示。SmartGantt成本不确定性颜色编码也提供了成本不确定性分配的一些背景。在这里，活动的持续时间不如活动的总成本及其相关的成本不确定性设置那么重要。
尽管如此，审查成本高、成本不确定性大的持续时间较短的活动可能是有益的。进一步的检查可能会揭示费用的原因，也许是昂贵的材料分配或大量的资源分配。因此，以这种方式调度程序利用甘特图，并获得对成本不确定性的看法。
风险-临界
现在让我们看看临界性，它考虑在风险分析期间活动落在关键路径上的次数。绿色活动的临界程度较低，黄色或橙色活动处于中等范围，红色活动的临界程度较高。我们再次使用地下管道分支扩建项目作为我们的示范计划。

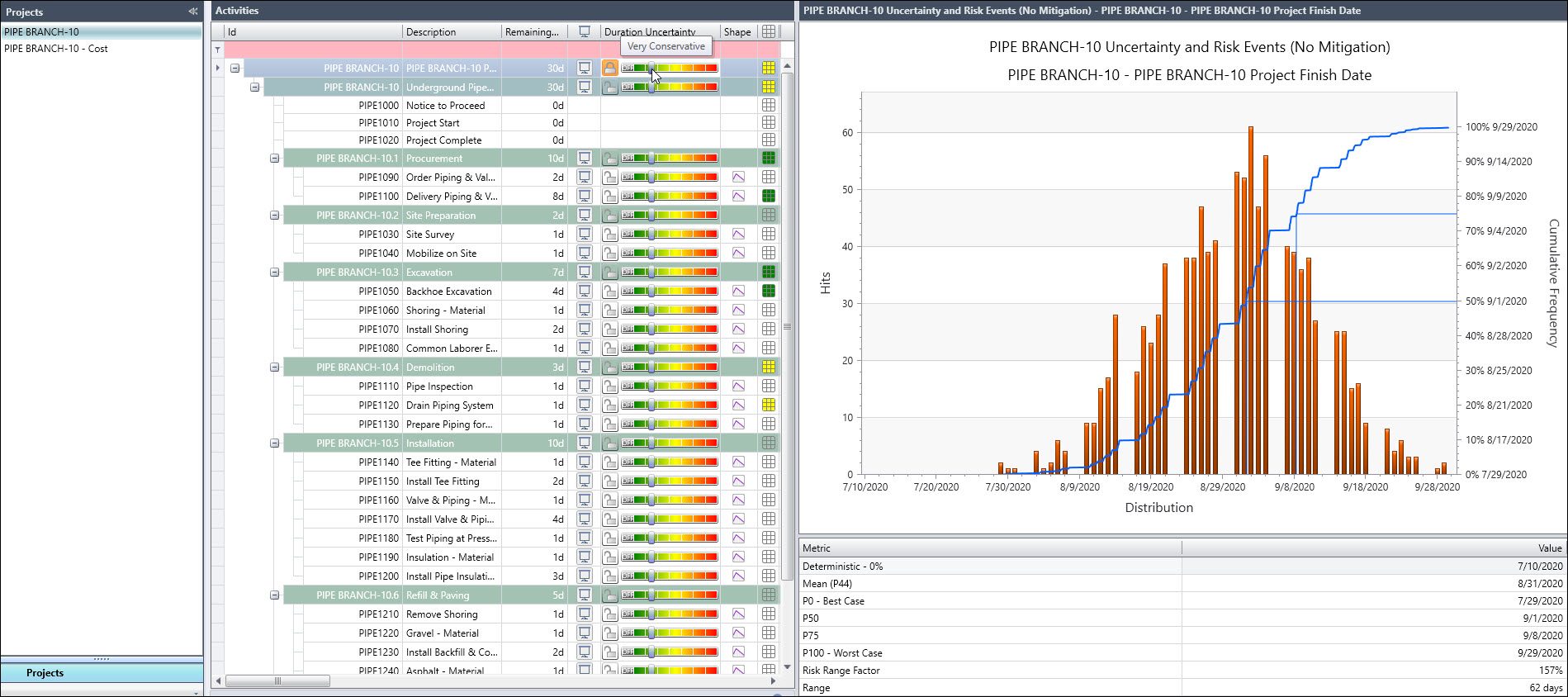

我们首先将所有活动的持续时间不确定性重置为非常保守的值，如图19所示。
图19
然后，我们对不确定性和风险事件(无缓解)场景进行风险分析。结果再次显示在图19中。然后我们选择Right Panel | Critical Schedule Drivers来绘制每个关键路径在模拟中出现的频率，如图20所示。
图20

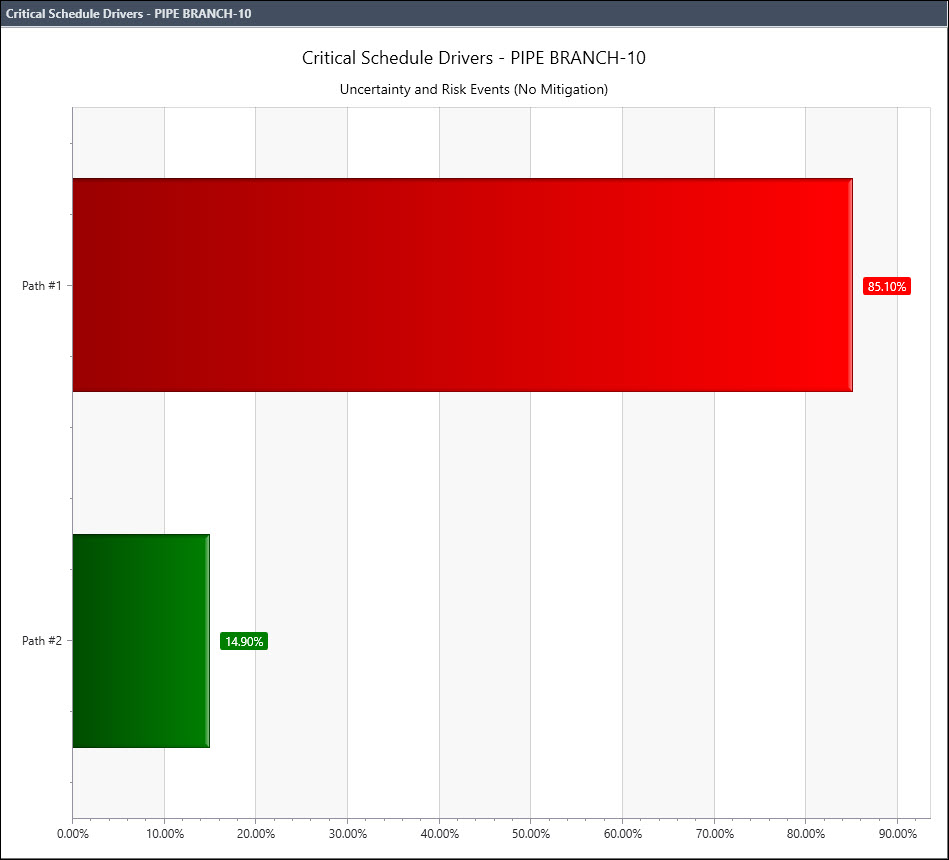

然后Acumen显示一个Critical Schedule Drivers Tornado图，如图21所示。
图21

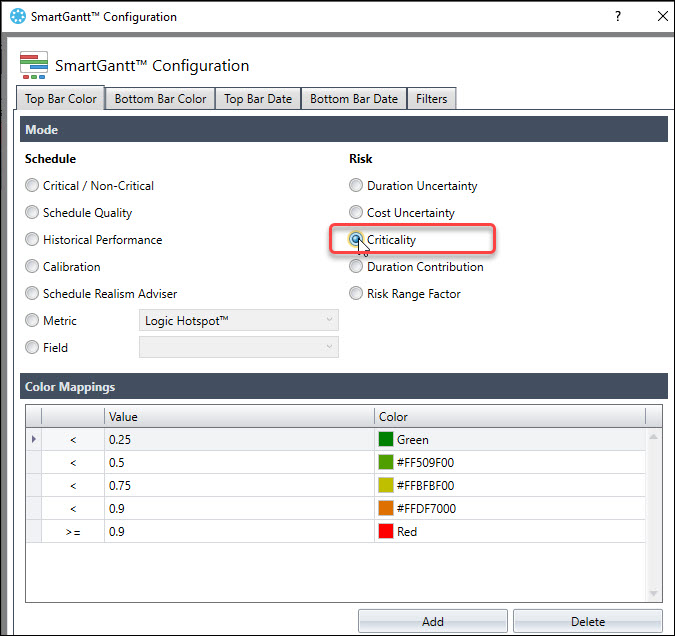

我们的时间表有两条关键的路径，这取决于蒙特卡罗分析的模拟迭代。在SmartGantt Configuration对话框中，如图22所示，我们切换Risk Criticality设置。
图22

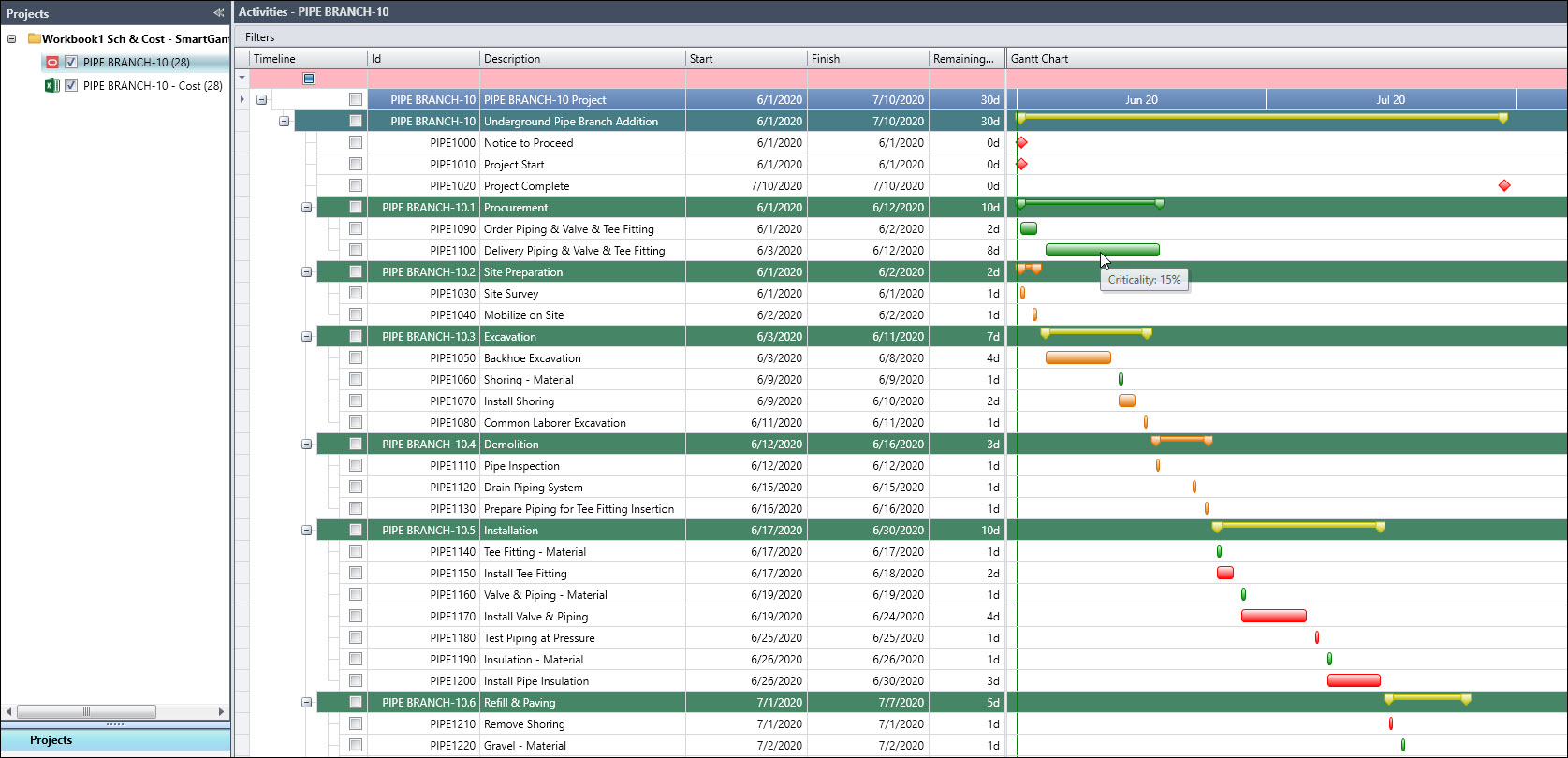

然后Acumen根据进度表中活动的关键程度对S1 // Projects中的甘特图进行颜色编码，如图23所示。
图23
同样，临界性指定蒙特卡罗模拟中各个活动落在关键路径上的次数。通过每个活动的颜色，我们可以了解到该活动的关键频率。
如果我们将鼠标移到某个活动上，Acumen将显示该活动在风险分析期间出现在关键路径上的频率的百分比。我们在图23中观察到，“交付管道&阀门&三通接头”任务在15%的迭代中变得至关重要。“挖土机挖掘”活动对85%的迭代至关重要。在模拟中，“安装阀门和管道”和“安装管道保温”活动在所有路径中都是100%的关键操作。
SmartGantt Configuration对话框中的关键特性是对S3 // Risk中的关键调度驱动程序龙卷风图的补充，该龙卷风图显示了在风险分析期间路径发生关键的频率。
总结
Deltek Acumen SmartGantt功能提供甘特图颜色编码，以补充各自的保险丝/风险分析。调度程序可以根据Acumen默认的进度质量度量组或单个度量列表在甘特图上叠加着色。
Deltek Acumen SmartGantt也有助于在甘特图上覆盖持续时间或成本不确定性。
最后，调度程序可以在甘特图上覆盖临界性分析的结果。以这种方式在甘特图上叠加颜色编码可以更深入地了解各自的分析。
