Deltek Acumen散点图用于识别风险调整计划中持续时间和成本之间的模式或相关性。
散点图使用点来表示两个不同数值变量的值。散点图上的每个点都是一个单独的数据点。散点图可能具有警告需要进一步调查的问题的模式，例如值的差距或异常数据点。散点图对观察变量之间的关系最有帮助。在Deltek Acumen的风险敏感性功能中，通过在散点图上显示工期和成本之间的相互作用，快速评估工期和成本之间的关系。在散点图中，我们可以发现进度和成本是没有关系，是线性关系，还是非线性关系。我们还可以观察这些模式是空模式、中等模式还是强模式。通过这种方式，调度程序可以很好地处理蒙特卡洛分析中的时间/成本相关性，以实现风险调整的调度。
本文介绍并演示了Deltek Acumen散点图，以展示它们在风险调整计划中观察计划和成本模式以及相关性的效用。

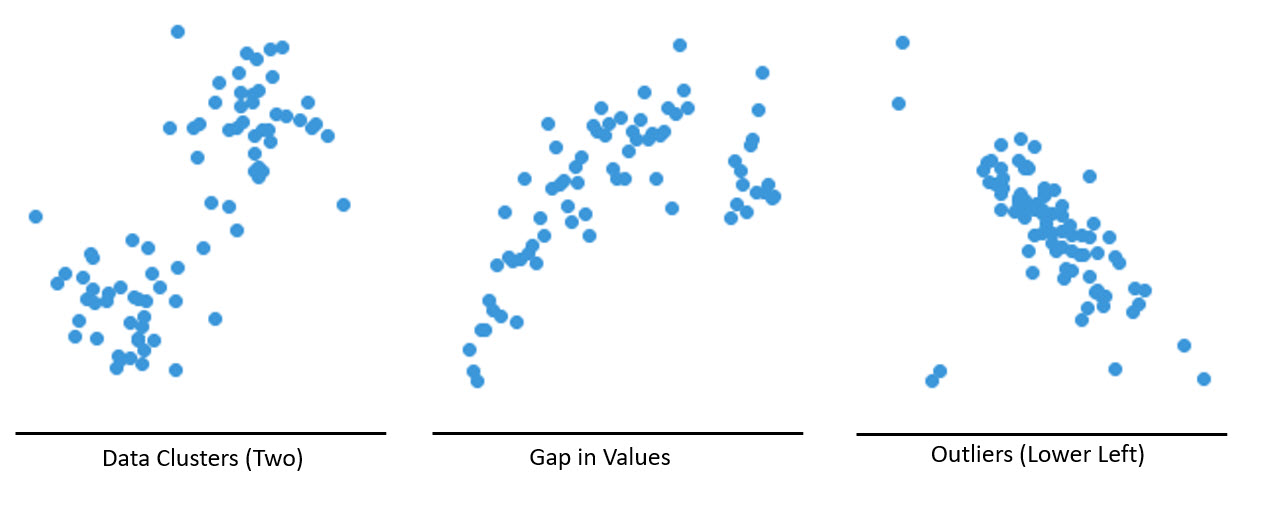

在散点图上，我们首先寻找时间表数据中的显著模式。图1显示了示例散点图数据集群、值差距和离群值。
图1(图片来自chartio.com)
我们根据数据点聚在一起的紧密程度将数据点分组。这是图1中的数据集群散点图。此外，我们可以在数据中寻找意想不到的空白。这可能表明我们计划中的风险窗口或其他类似的计划风险事件。请注意图1中的值差距散点图。最值得关注的是任何异常点。参考图1中的离群点散点图。散点图上的异常值应该发出警告，表明我们的模型和/或蒙特卡罗分析中可能存在错误，我们需要进一步研究进度和成本模型。

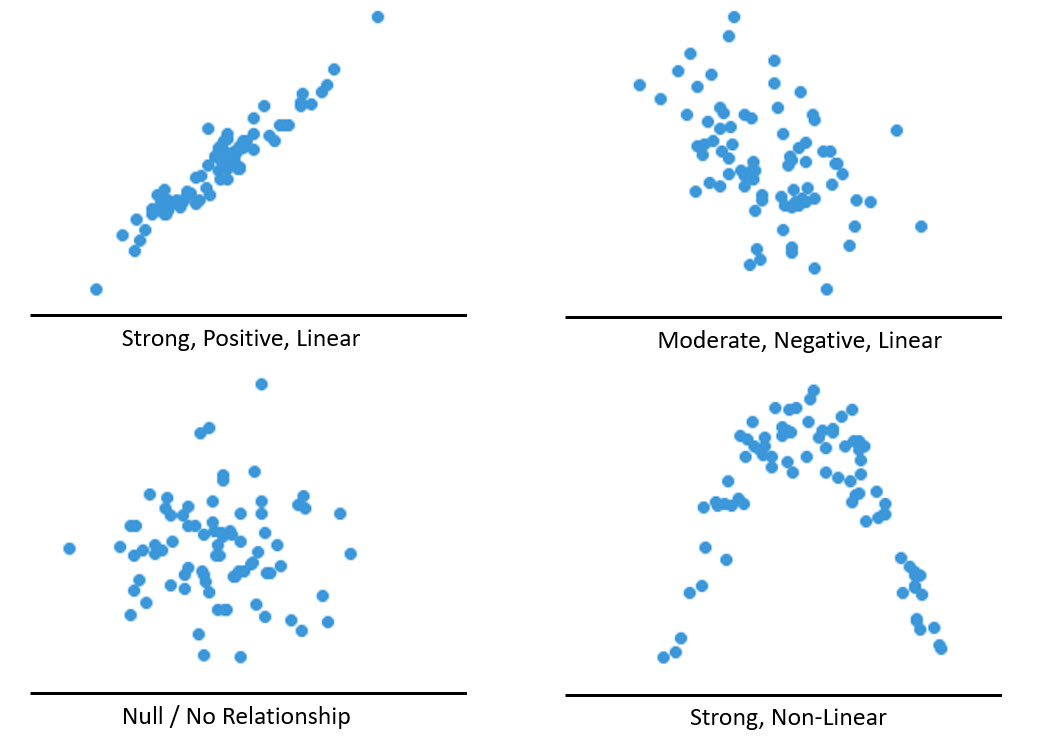

在散点图中，我们试图确定相关关系。如果我们得到一个散点图水平值，我们想要得到一个好的垂直值预测。通常，横轴表示自变量，纵轴表示因变量。在散点图中，我们可以用几种方式对变量之间的关系进行分类:正或负，强或弱，线性/非线性或零。在图2中，根据这些分类，我们有示例散点图。
图2(图片来自chartio.com)
请看图2中强有力的、积极的线性关系。这就是我们想要的图案。图2中的适度线性模式也很好。如果没有关系，如图2所示，我们就没有相关性。最不寻常的模式是强非线性相关性，如图2所示。

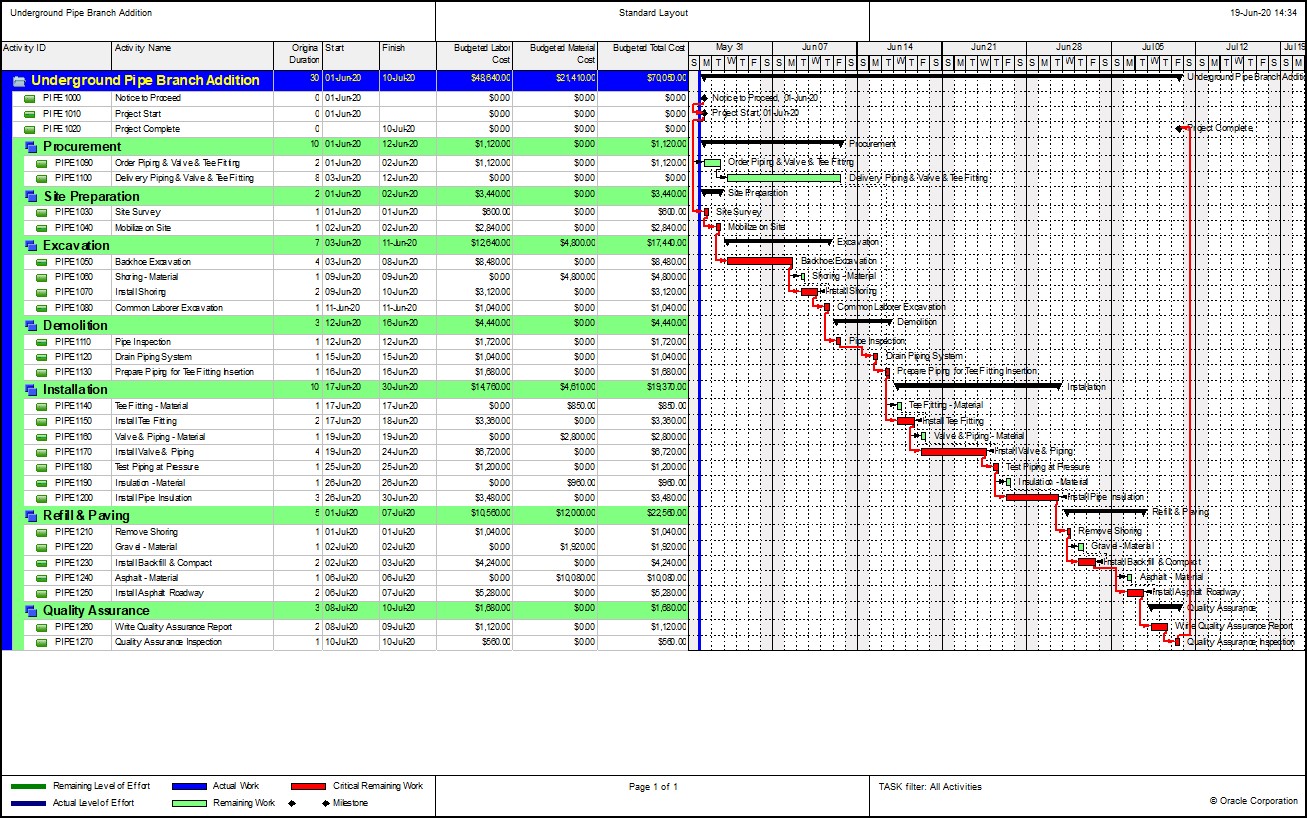

在图3中，我们展示了Primavera P6 Professional项目进度。
图3

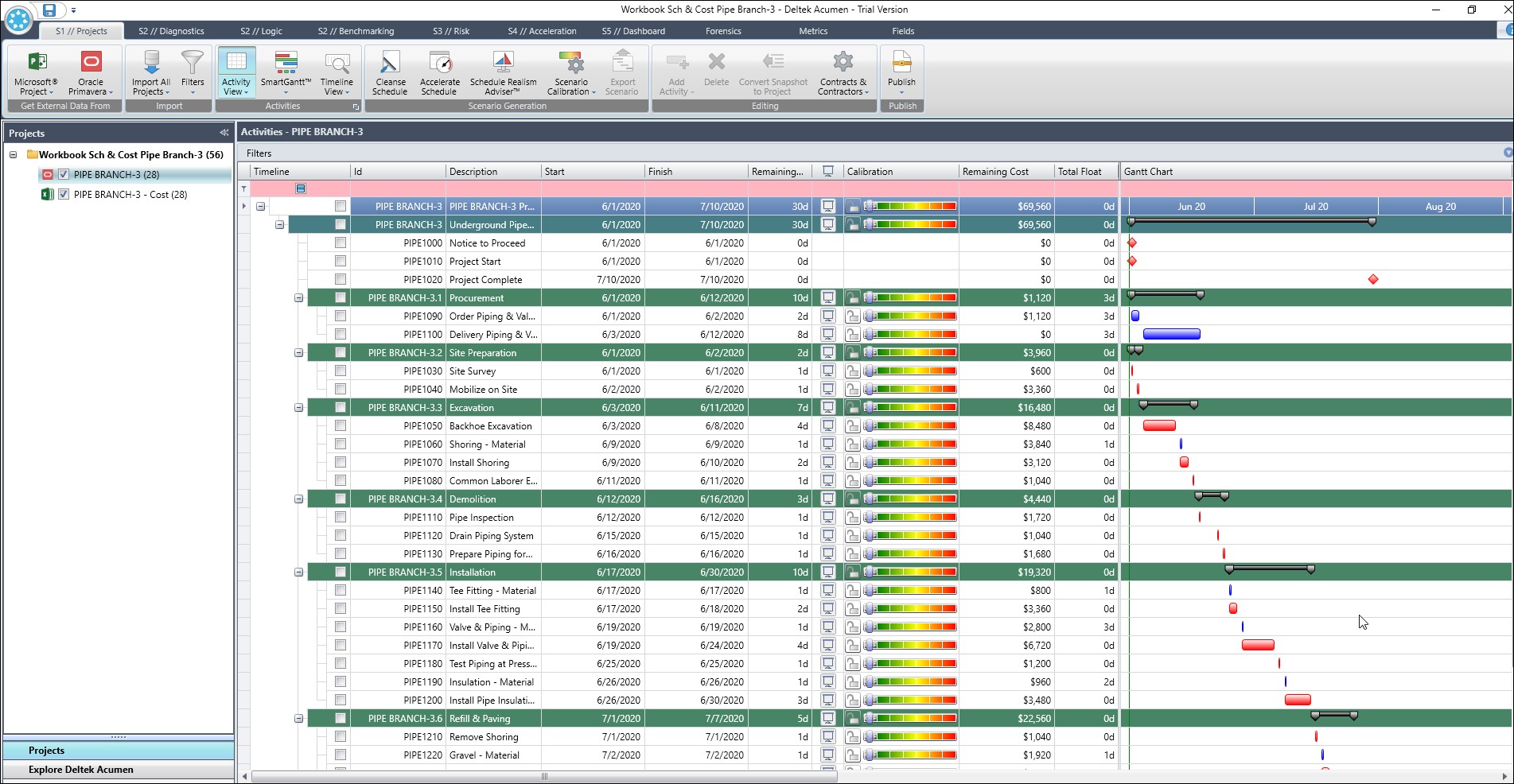

这是一个地下管道分支增加工程。确定的项目结束时间为2020年7月10日。图4显示了Deltek Acumen S1 // Projects中的该项目。
图4

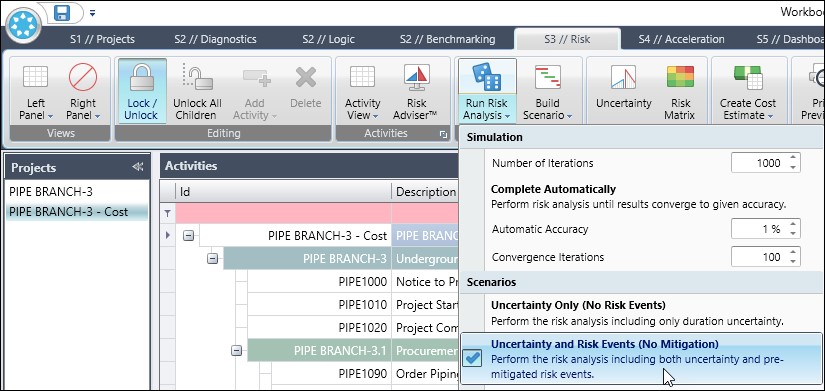

我们有一个风险调整进度模型(管道分支-3)和成本模型(管道分支-3成本)，图4。在图5中，我们设置了在成本模型上运行不确定性和风险事件运行风险分析场景。
图5

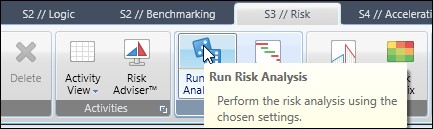

我们在图6中运行风险分析。
图6

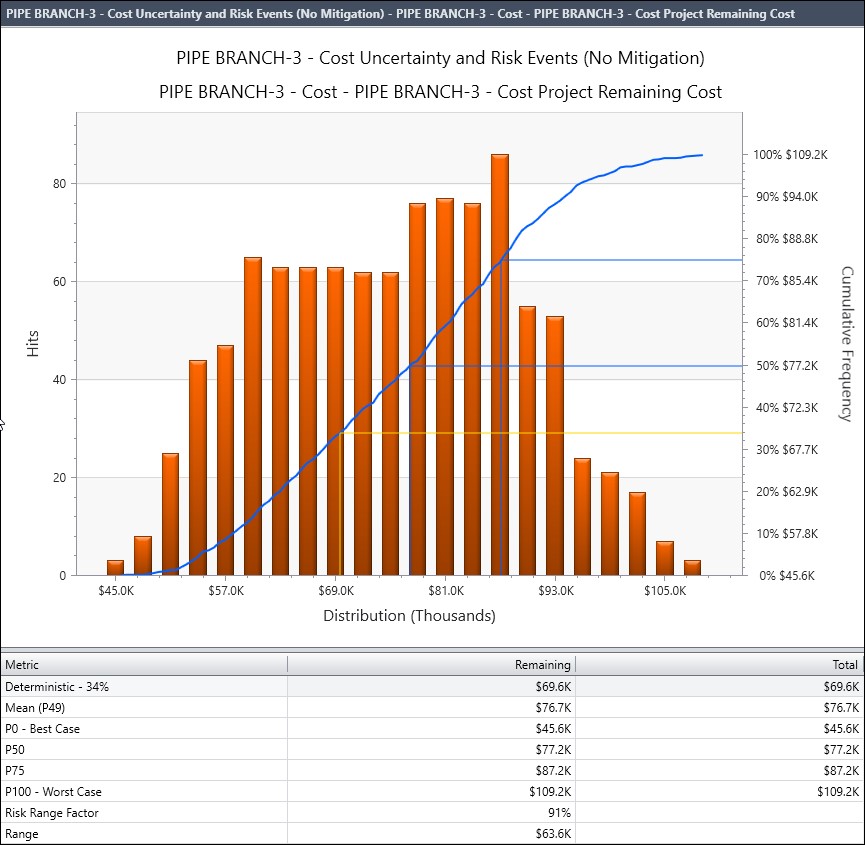

图7显示了我们的直方图结果。
图7

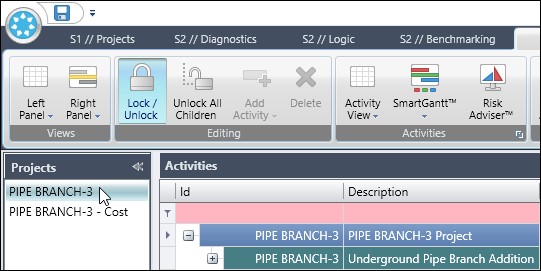

然后我们选择管道分支-3调度模型，如图8所示。
图8

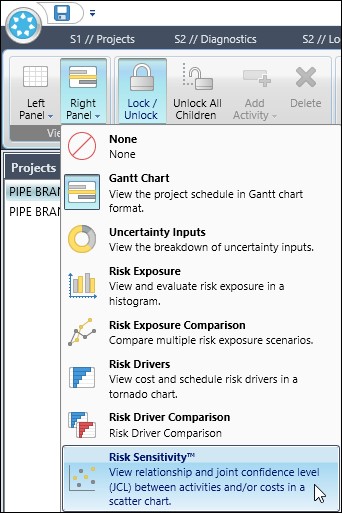

继续，我们选择右面板| Risk Sensitivity，如图9所示。
图9

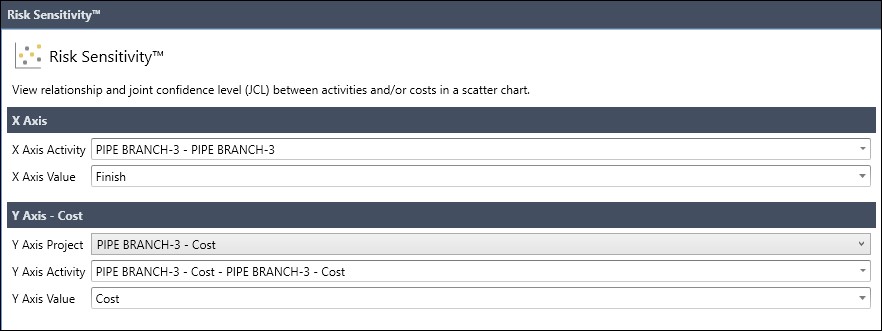

在Risk Sensitivity对话框屏幕的右下区域，我们选择Configure按钮。注意，在Risk Sensitivity对话框中，水平自变量是Finish，垂直因变量是成本，如图10所示。
图10

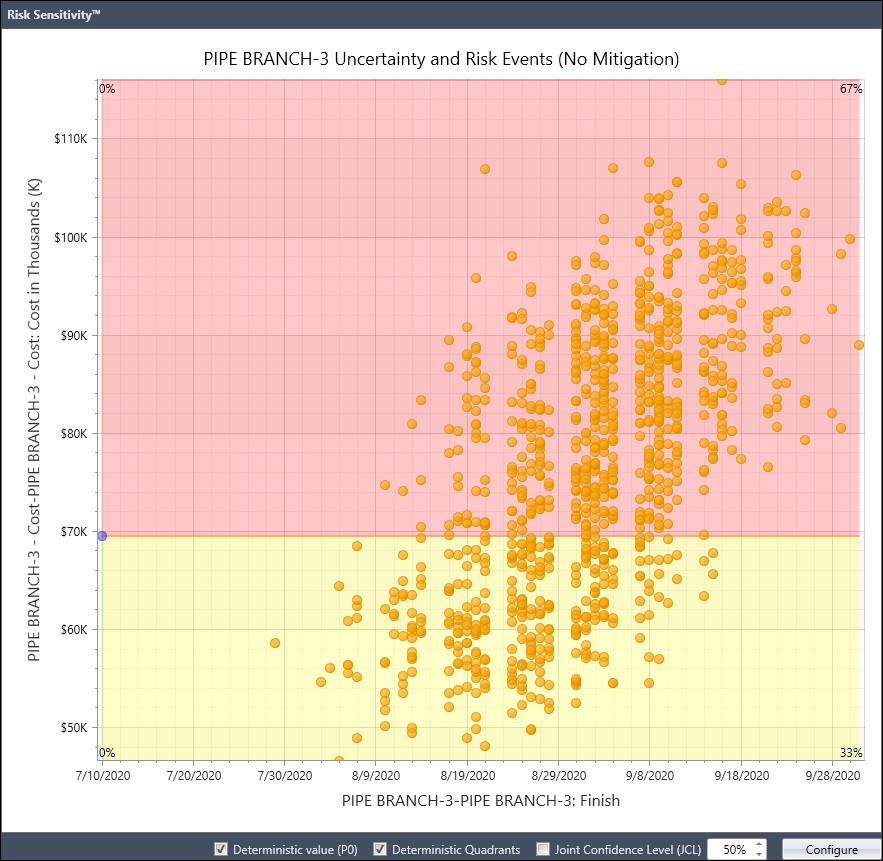

然后再次在右下角选择Analyze按钮。所得到的散点图如图11所示。
图11

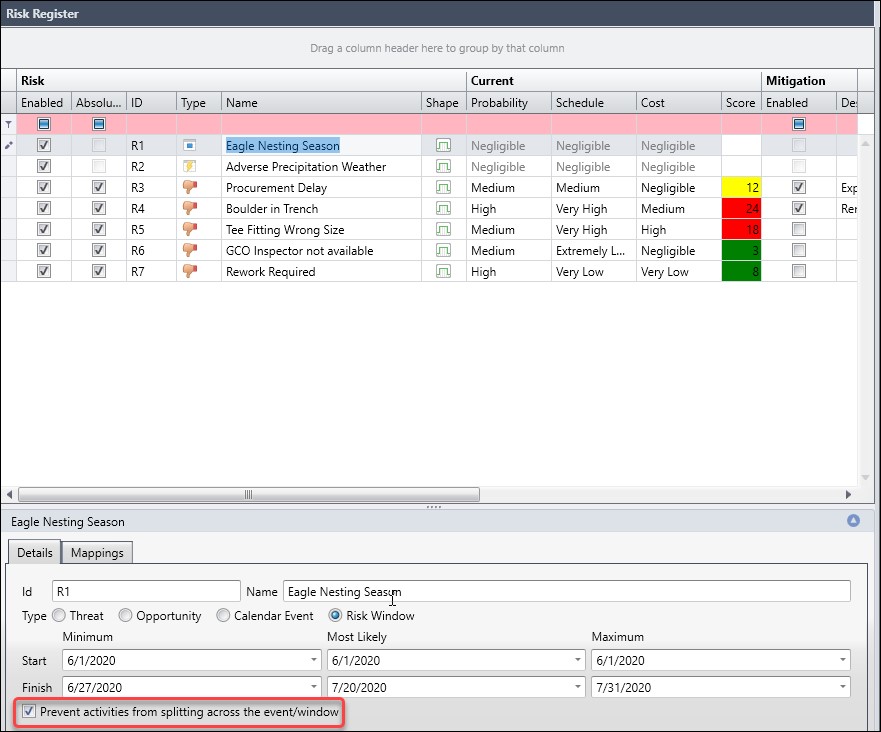

您将立即观察到，确定的结束日期是2020年7月10日，成本为70K美元。在确定的结束日期和散点图值之间有很大的差距。这是因为风险调整模型有一个鹰筑巢季节风险窗口，如图12所示，当鹰在室外工地附近筑巢时，不能执行任何工作。
图12
另外，注意“防止活动在事件/窗口中分裂”选项已经设置。这意味着所有的工作都必须在风险窗口之前或之后执行，因此没有工作分割。风险窗口的开始日期为项目开始日期，即2020年6月1日，其结束日期为2020年6月27日、2020年7月20日和2020年7月31日。你会在散点图上看到，第一个不确定性数据点是2020年7月29日。

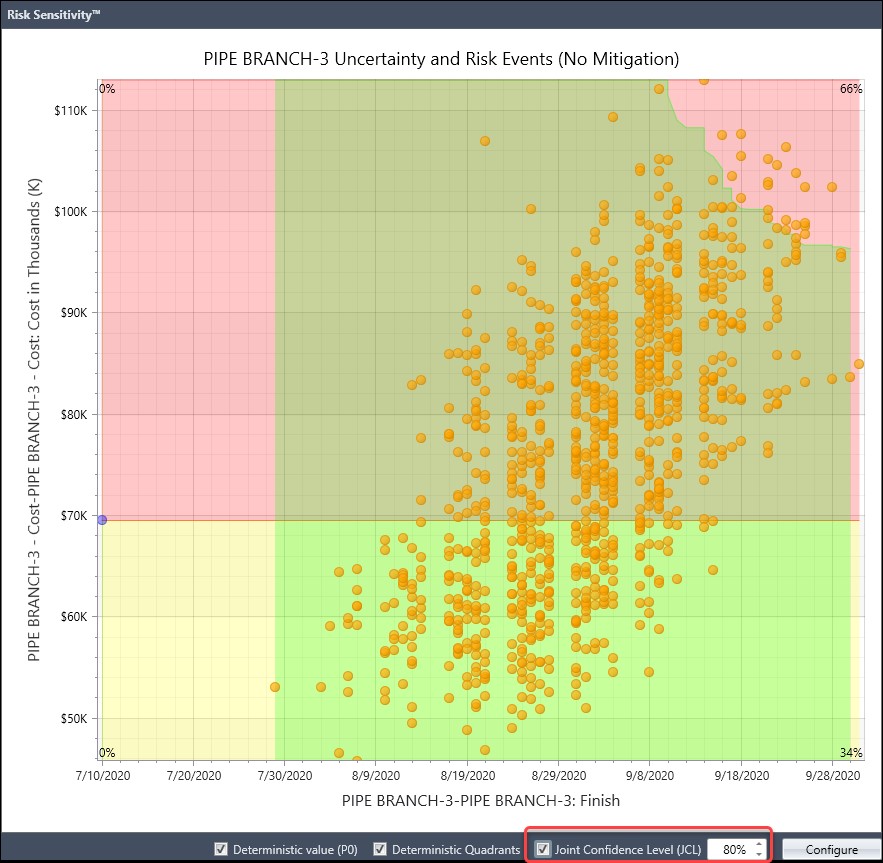

我们还可以绘制联合置信水平(JCL)，它提供了在指定的p值(概率或置信水平)上满足进度和成本目标的见解。在图13中，我们有80%置信水平的JCL曲线散点图。
图13

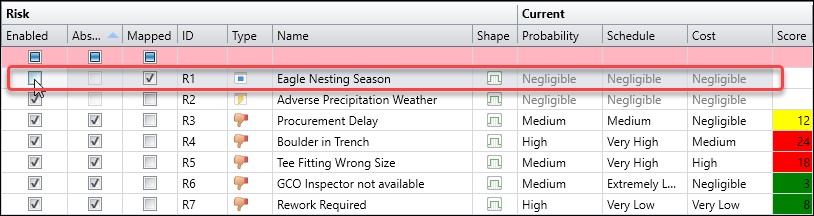

现在，如果我们想要在所有四个象限中看到我们的散点图，我们只需禁用“老鹰筑巢季节”风险窗口事件，如图14所示，并重新计算我们的直方图和散点图。
图14

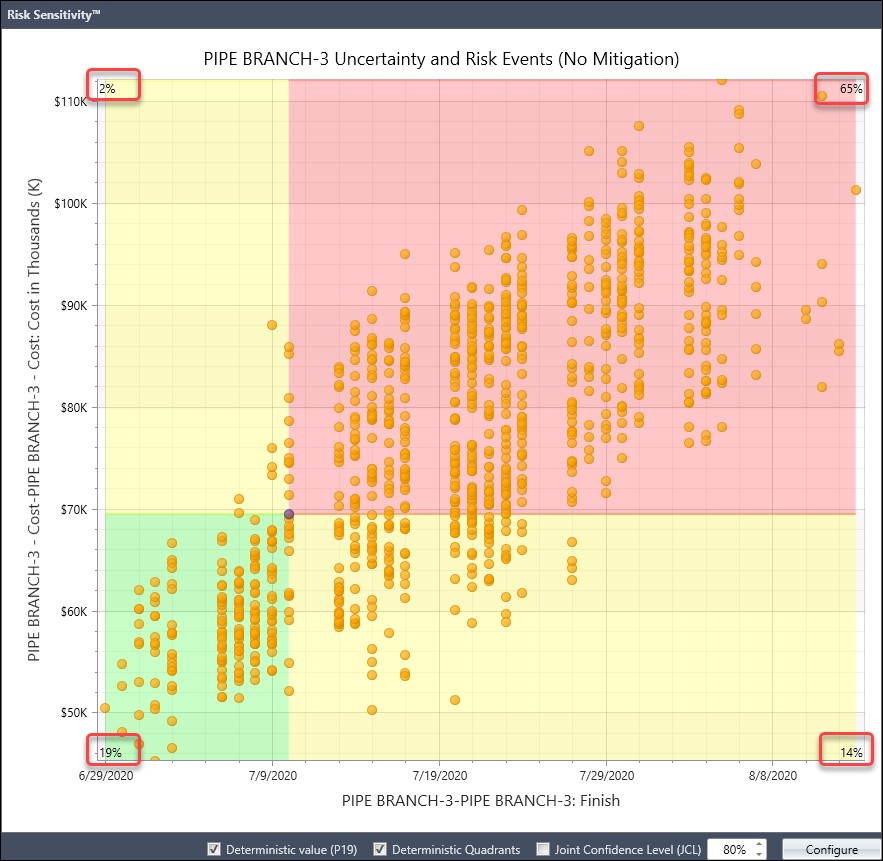

图15显示了禁用Eagle nested Season风险窗口时管道添加项目的散点图。
图15
正如你所观察到的，我们在计划持续时间和成本之间有适度的正线性相关。此外，我们注意到，在左下角象限中，19%的时间、计划和成本在2020年7月10日和7万美元的确定计划和成本值之前或以下。在右上方象限，65%的时间，进度和成本比确定性结果更长或更大。时间表和成本比左上象限的确定2%的时间更早，更昂贵。在右下角象限的14%的时间里，他们更晚更便宜。
总结
Deltek Acumen散点图对于在风险调整计划的蒙特卡罗分析结果中寻找模式特别有用。我们可以识别数据集群、差距和异常值。异常值尤其值得关注。此外，散点图可以精确定位零模式、线性模式或非线性模式，以及这些模式是中等模式还是强模式。JCL曲线提供了在指定概率下满足进度和成本目标的可能性。
最后，散点图的每个象限表示蒙特卡罗分析迭代落在各自象限的时间百分比。每一个象限由计划是在确定的完成日期之前还是之后以及成本是大于还是小于确定的成本来定义。
