Primavera P6 Visualizer程序提供了另一种打印进度甘特图的方法。还可以在Visualizer中创建显示最长路径的图形。
Primavera P6 Professional有两种不同的方式定义关键活动的选项，第一种是通过Total Float，第二种是通过Longest Path。Visualizer使用在P6 Professional中创建的时间表，并创建一个活动表和甘特图打印输出。
无论P6 Professional中指定的设置如何，Visualizer默认显示Total Float定义的关键活动。如果您希望在Visualizer图形输出中仅将最长路径活动显示为关键，则必须相应地通知Visualizer。
本文演示如何在Visualizer甘特图表上仅将最长路径活动显示为关键。

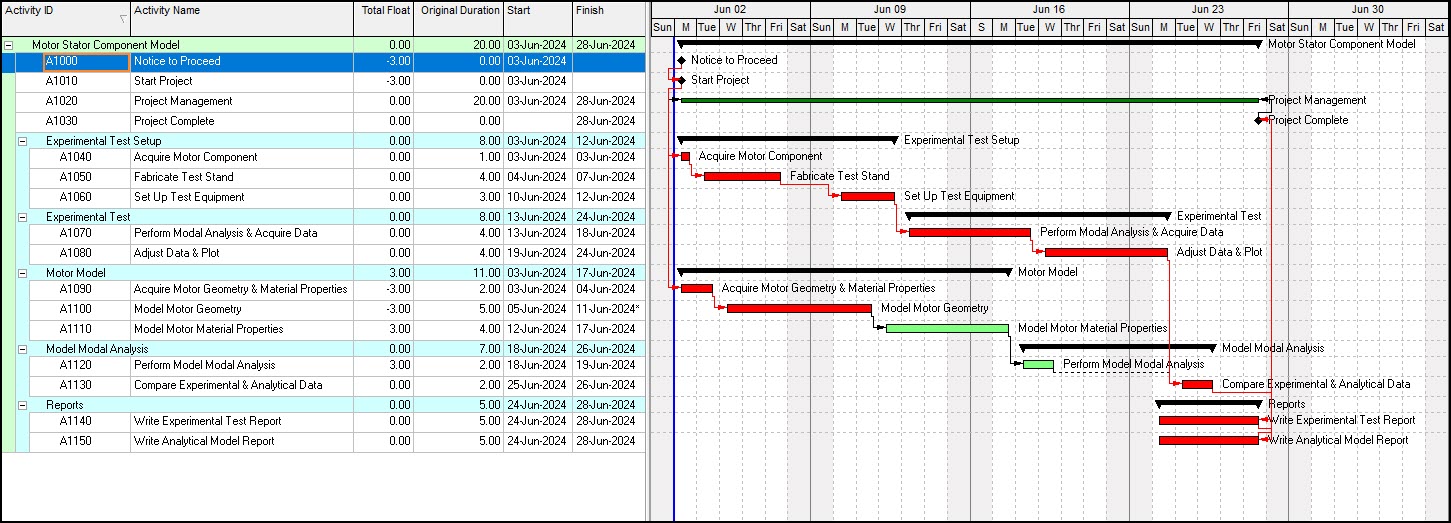

在下面的图1中，我们有我们的演示项目进度表。
图1
您将注意到，在这个日程安排中有两条关键路径。从“通知继续”到“项目完成”的连续。另一个关键路径来自与应用于Model Motor Geometry活动的活动约束相关的关键活动。此活动约束诱导的关键路径不会延长项目持续时间。

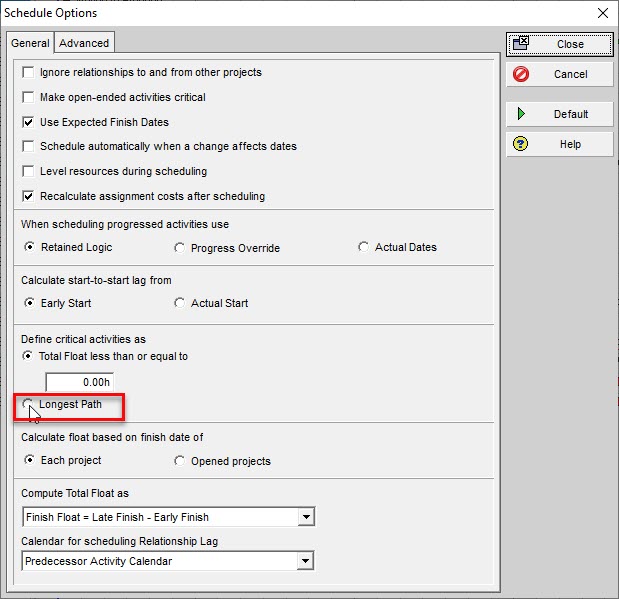

我们想要隔离项目长度的关键路径。这是最长路径。为了只查看沿着最长路径的关键活动，我们将Schedule Options“定义关键活动”设置为最长路径，如图2所示。
图2

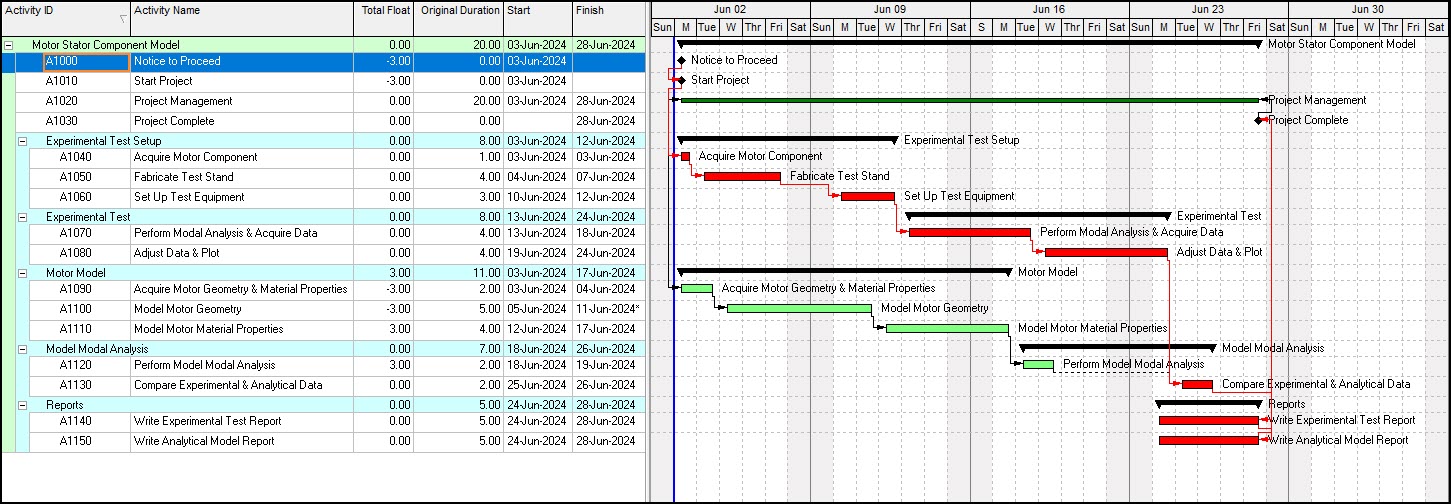

结果的时间表，包括最长路径关键活动，显示在图3中。
图3

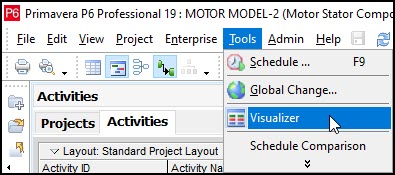

我们希望在P6 Visualizer中查看相同的活动表和甘特图，因为它提供了另一种有用的时间表打印输出。我们继续并选择Tools | Visualizer，如图4所示。
图4

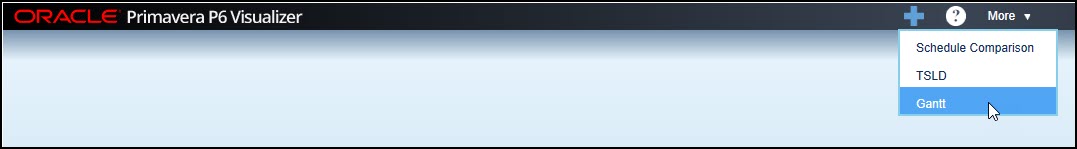

出现Visualizer时，单击加号(+)并从下拉菜单中选择Gantt，如图5所示。
图5

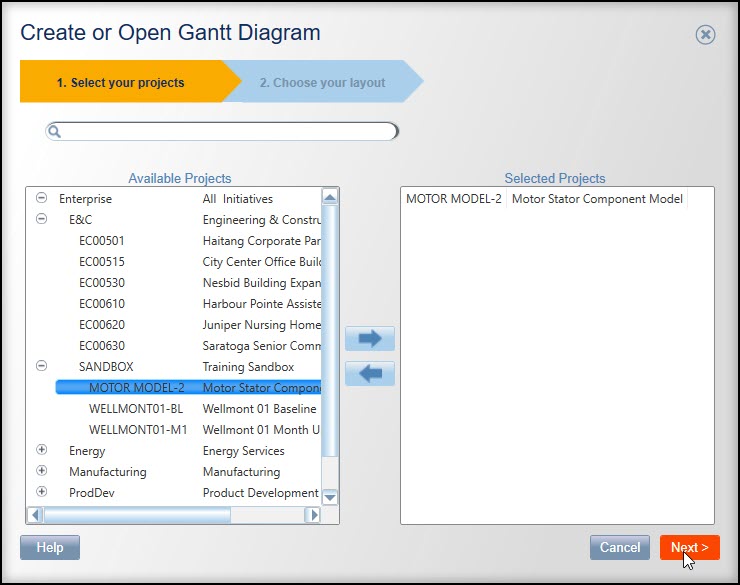

这将把我们带到创建或打开甘特图对话框，如图6所示，在其中我们为甘特图选择Motor Model-2项目，然后单击。
图6

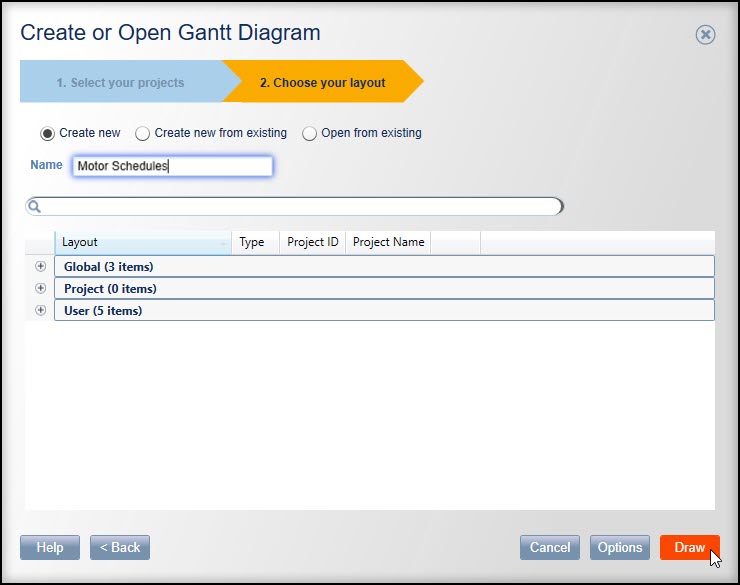

我们选择创建一个名为Motor Schedules的新布局，如图7所示。
图7

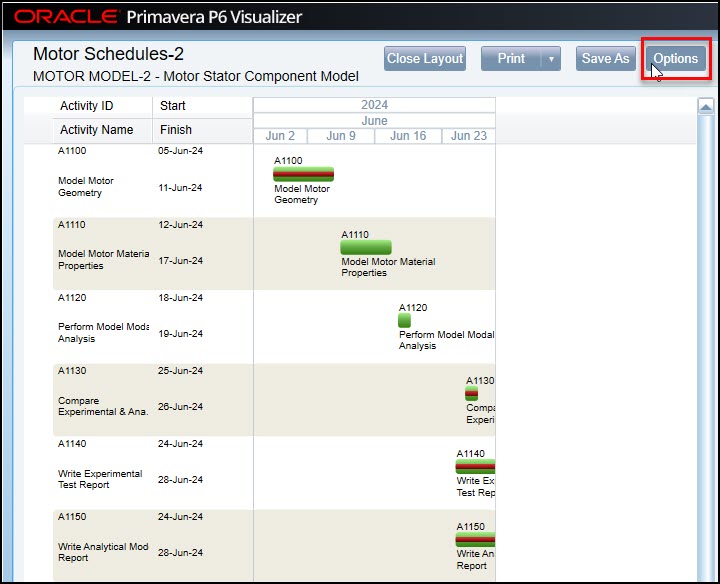

然后单击按钮，如图7所示。生成的活动表和甘特图显示在图8中。
图8

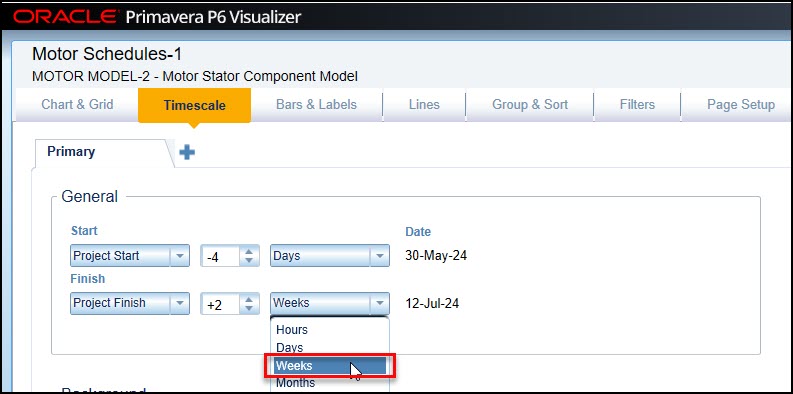

甘特图绘制得很好，但需要改进。我们需要调整Timescale设置并选择以查看活动关系线。选择选项按钮，见图8。选择Timescale选项卡并设置General project start和finish设置，如图9所示。
图9

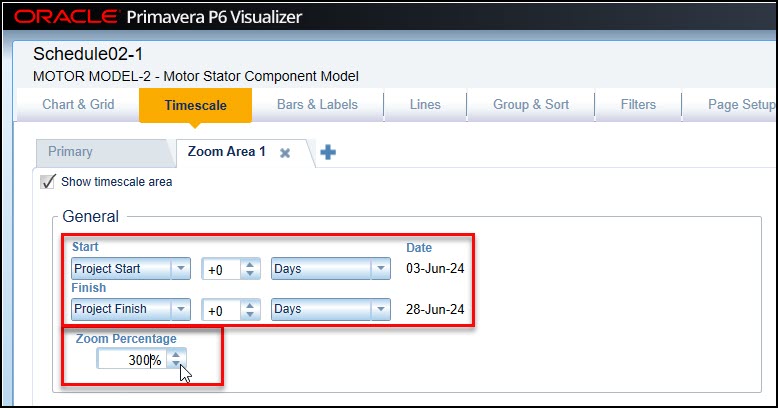

然后选择时间刻度+(+)选项卡，设置缩放区域1一般项目的开始和结束设置，并将缩放调整为300%，这对于我们的时间表图表很好，如图10所示。
图10

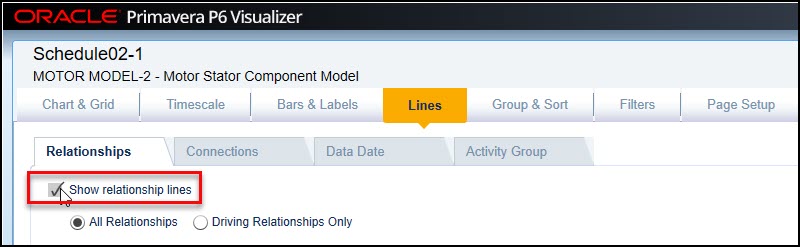

我们必须放大，因为我们的日程只有短短的一个月。我们继续在选项中选择Lines选项卡并切换到“Show relationship Lines”，如图11所示。
图11

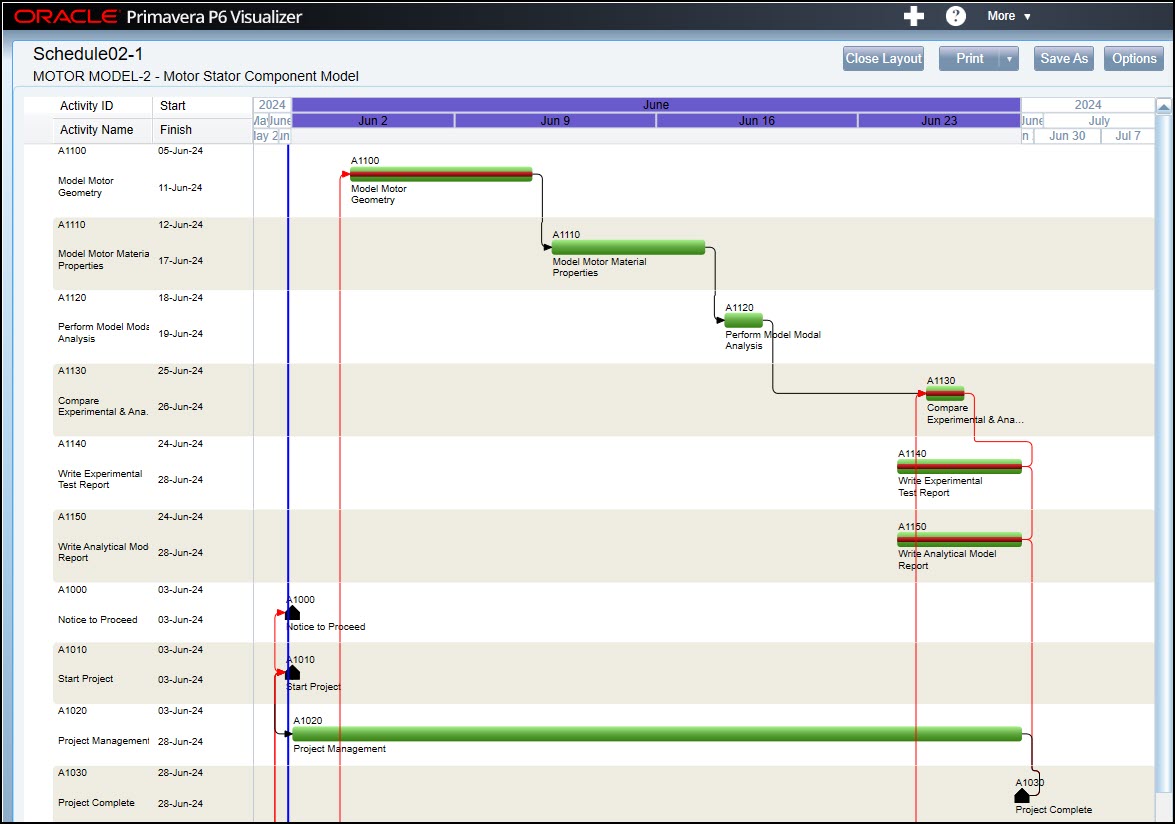

我们单击按钮生成下面的甘特图，如图12所示。
图12
我们的图表正在取得进展，但我们需要根据可交付物WBS进行分组。再次单击Options，如图12所示。

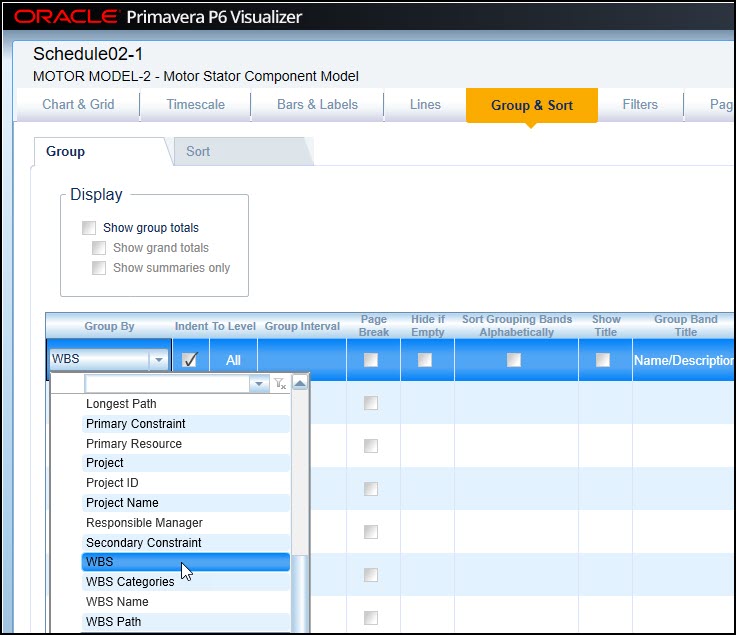

然后选择Group & Sort选项卡，如图13所示，并在Group By部分中选择按WBS分组并缩进。
图13
请注意，WBS属于一般类别。单击，得到图14中所示的计划甘特图，其中我们的计划按可交付量分组，图14。

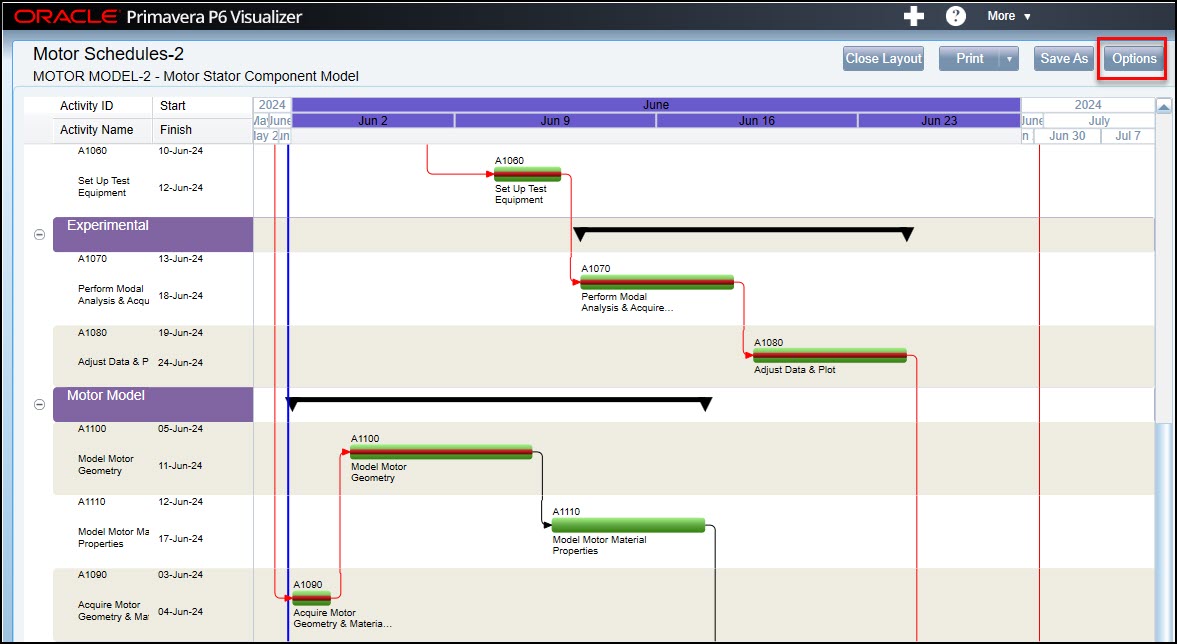

图14

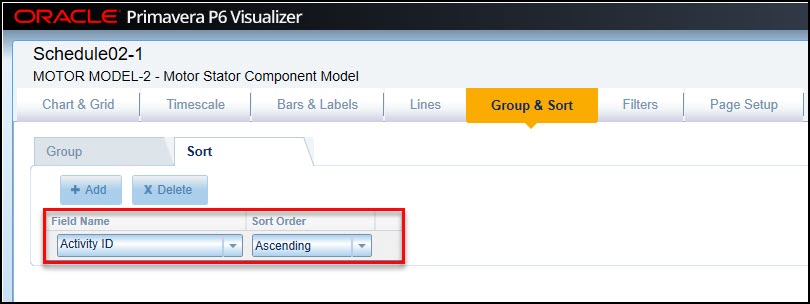

对图的一个显著改进，但是我们的调度活动id不是按升序排列的。单击选项和Group & Sort选项卡，然后添加行Activity ID Ascending，如图15。
图15

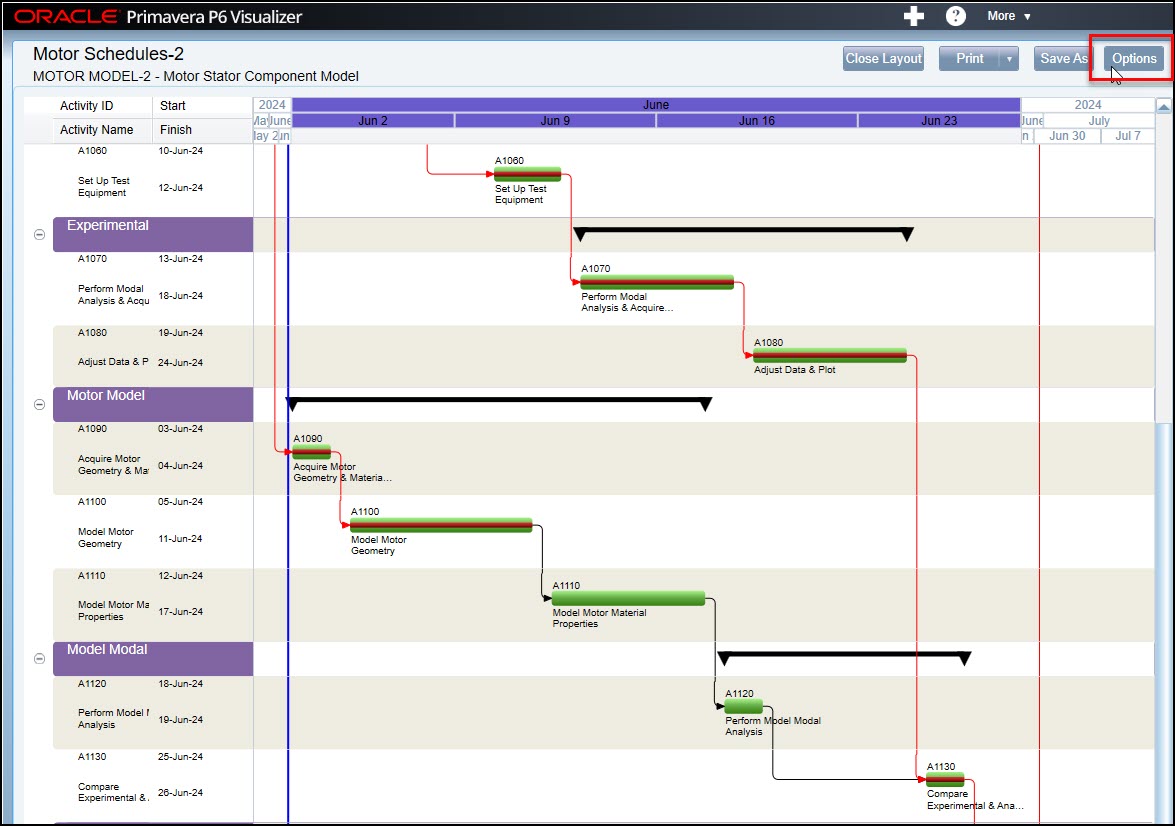

再次单击，图形如图16所示。
图16

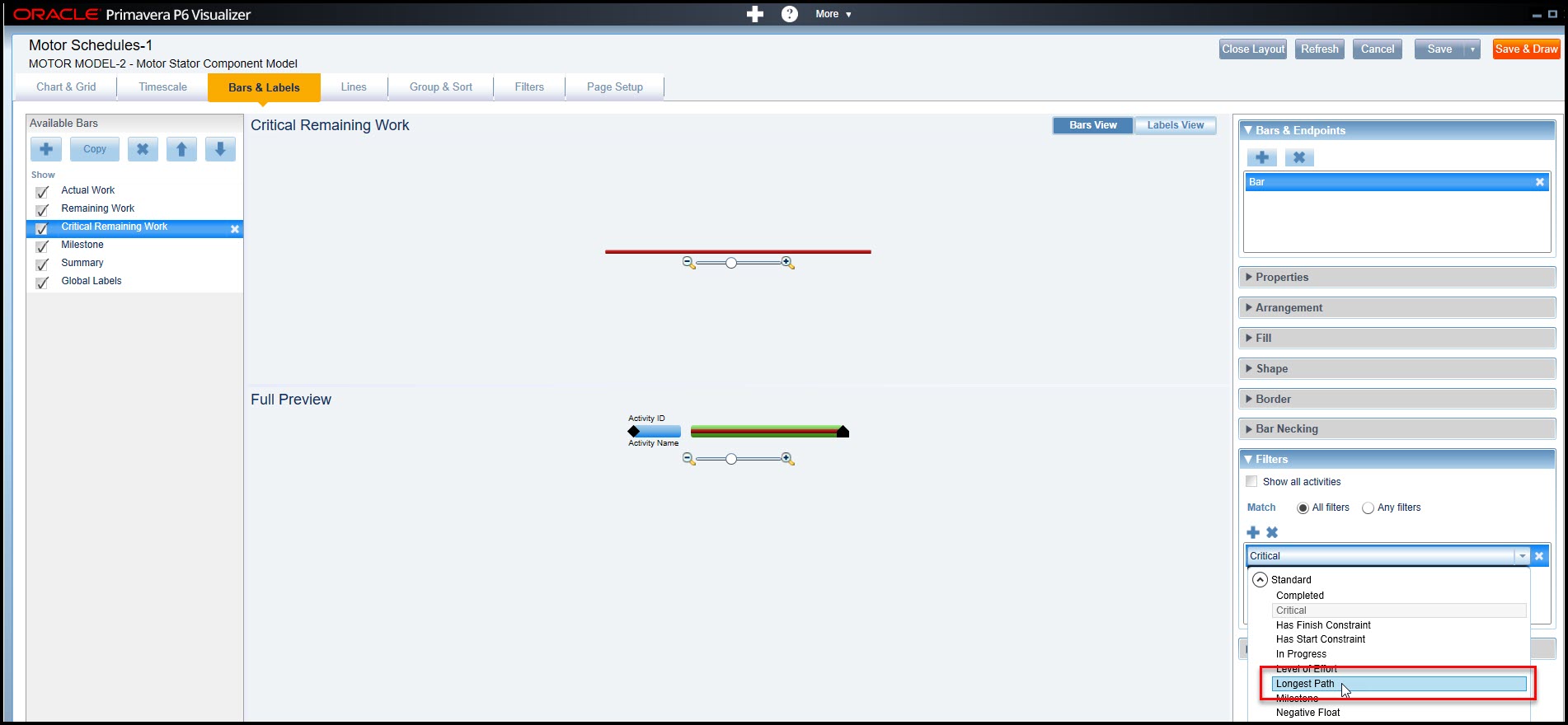

现在，我们的图表得到了显著的改进，我们将着手解决本文的全部问题，即让Visualizer甘特图仅将最长路径活动显示为关键。此设置可在选项|条和标签|关键剩余工作>过滤器|标准最长路径中找到，图17。
图17

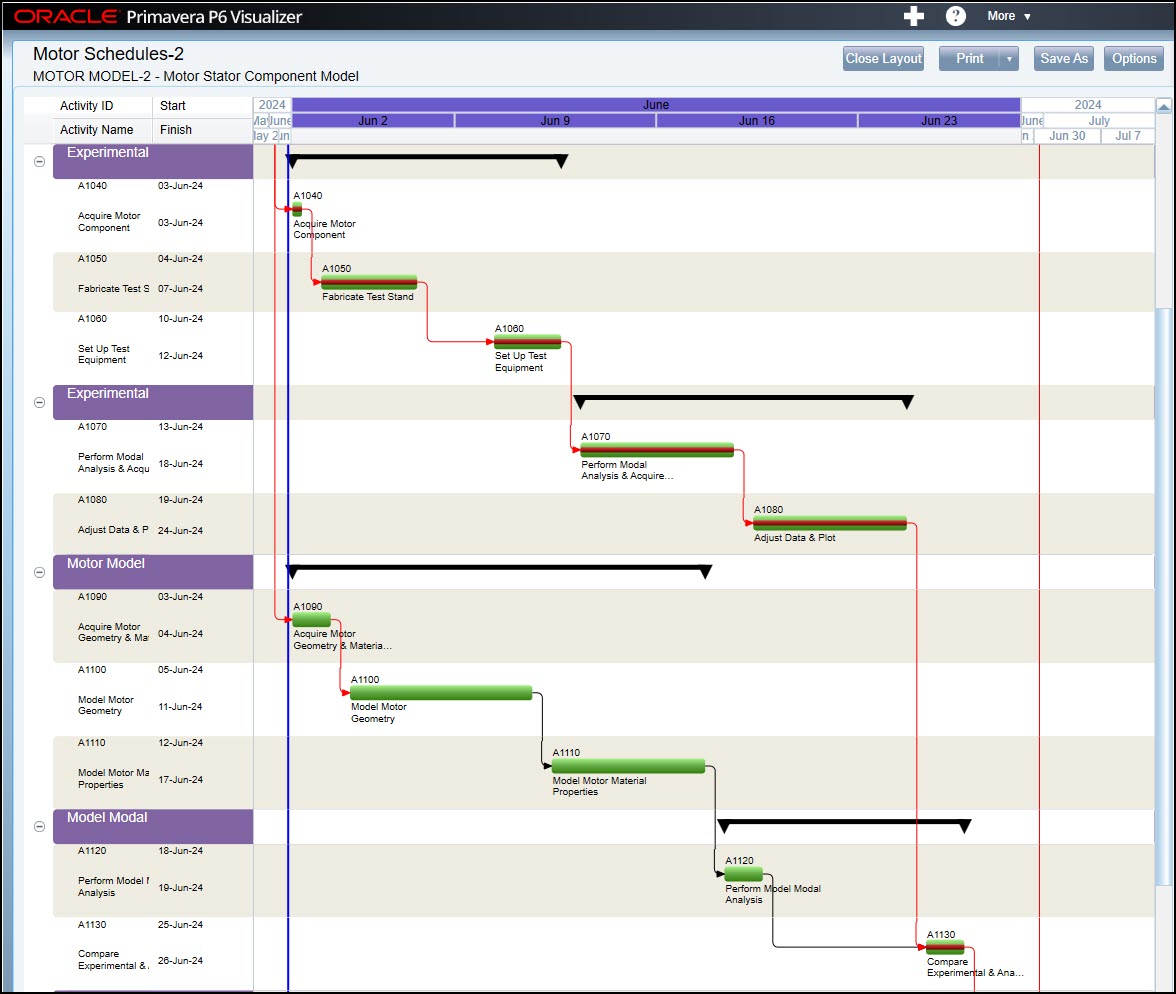

最后一次单击，最终的活动表和最长路径甘特图出现在图18中。
图18
总结
Visualizer提供了额外的甘特图图形和功能，有些人可能更喜欢直接嵌入其中的打印功能Primavera P6 Professional．
Visualizer中的默认设置为Bars & Labels | Critical Remaining Work，用于筛选关键活动。此Filters设置捕获调度中的所有关键活动，包括由于活动约束而变得关键的活动。
正如我们演示的那样，Visualizer可以显示和绘制甘特图，其中只有最长路径活动是关键的。因此，Visualizer具有用于绘制进度甘特图(包括最长路径)的图形功能，用于向团队成员和其他涉众展示进度。
